Taglio di aperture rettangolari nei muri

Utilizzare questa procedura per ritagliare aperture rettangolari in un muro diritto o ad arco. Per ritagliare aperture di forma circolare o poligonale, vedere Modifica del profilo di un muro.

Esempio architettonico

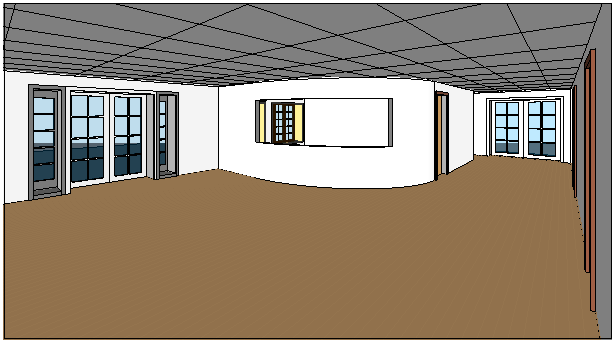

Vista di un'apertura in un muro ad arco

Come ritagliare un'apertura rettangolare in un muro

  1. Aprire una vista di prospetto o di sezione da cui sarà possibile accedere al muro che ospiterà l'apertura.
  2. Fare clic su (Muro).

    Come selezionare questa opzione

    • Scheda Architetturagruppo Apertura (Apertura muro)
  3. Selezionare il muro che ospiterà l'apertura.
  4. Disegnare un'apertura rettangolare.

    L'apertura viene visualizzata dopo aver specificato il punto finale della stessa.

  5. Per modificare un'apertura, fare clic su Modifica e selezionare l'apertura.

    Per modificare le dimensioni e la posizione dell'apertura, utilizzare i controlli di trascinamento. È anche possibile trascinare l'apertura su un altro punto dello stesso muro e assegnarvi quote.

    Esempio

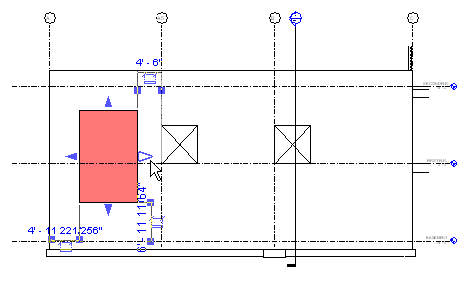

    Modifica di un'apertura selezionata
