Scala da disegno

Per creare nuove scale in Revit LT è necessario utilizzare gli strumenti Scala da componente. Gli strumenti Scala da disegno possono essere utilizzati solo per modificare le scale create utilizzando tale metodo in un progetto di Revit.

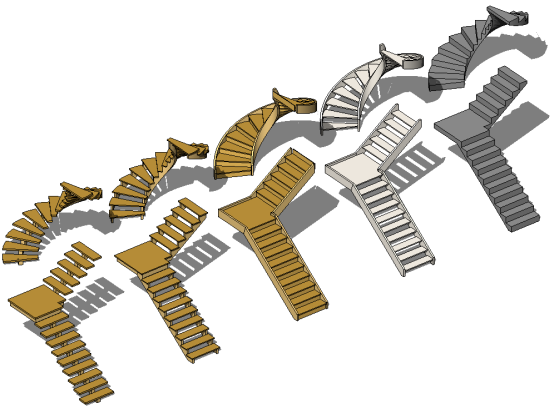

Gli strumenti Scala da disegno consentono di definire rampe diritte, a L con pianerottolo, a U e scale a chiocciola. È possibile modificare la linea di contorno esterna delle scale mediante la modifica del disegno. Le alzate e le rampe verranno aggiornate di conseguenza. Revit LT genera automaticamente ringhiere per le scale. In edifici a più piani, è possibile progettare una serie di scale ed estendere serie identiche in base al livello più alto definito nelle proprietà della scala.

Il numero di pedate per una rampa di scale viene calcolato in base alla distanza tra i pavimenti e la massima altezza di alzata definita nelle proprietà delle scale. Nell'area di disegno viene visualizzato un rettangolo che rappresenta il perimetro della rampa di scale.

È possibile creare abachi per le scale con diversi parametri, tra cui: alzata effettiva, Numero di alzate effettivamente presenti, Rampa e Larghezza. Per ulteriori informazioni, vedere Creazione di un abaco o di una quantità. Per le scale sono disponibili le etichette della famiglia etichette scale. In Revit LT, l'etichetta scale è disponibile nella cartella Annotazioni della libreria di famiglie di Autodesk Revit. Per ulteriori informazioni, vedere Etichette.
