Creazione di pavimenti da pavimenti di massa

Per creare pavimenti a partire da un'istanza di massa, utilizzare lo strumento Pavimento da superficie o Pavimento. Per utilizzare lo strumento Pavimento da superficie, è necessario creare prima pavimenti di massa. I pavimenti di massa calcolano le aree del pavimento in un'istanza di massa.

Per creare un pavimento da un pavimento di massa

1. Aprire una vista che contenga il modello di massa concettuale.
2. Fare clic sulla scheda Volumetrie e planimetriagruppo Modello da superficie (Pavimento da superficie).
3. Dal selettore del tipo, selezionare un tipo di pavimento.
4. (Facoltativo) Per creare il pavimento da una singola superficie della massa, fare clic sulla scheda Modifica | Inserisci pavimento da superficiegruppo Selezione multipla (Selezione multipla) per disattivare tale opzione (questa opzione è attivata per default).
5. Spostare il cursore per evidenziare un pavimento di massa.
6. Fare clic per selezionare il pavimento di massa.

   Se l'opzione Selezione multipla è disattivata, un pavimento viene posizionato immediatamente sul pavimento di massa.

7. Se l'opzione Selezione multipla è attivata, selezionare più pavimenti di massa.

   Come effettuare questa operazione

   1. Fare clic su un pavimento di massa non selezionato per aggiungerlo alla selezione. Fare clic su un pavimento di massa selezionato per rimuoverlo.

      Il cursore indica se si sta aggiungendo (+) o rimuovendo (–) un pavimento di massa.

   2. Per annullare la selezione e iniziare nuovamente l'operazione, fare clic sulla scheda Modifica | Inserisci pavimento da superficiegruppo Selezione multipla (Deseleziona tutto).
   3. Una volta selezionati i pavimenti di massa desiderati, fare clic sulla scheda Modifica | Inserisci pavimento da superficiegruppo Selezione multiplaCrea pavimenti.

Esempi

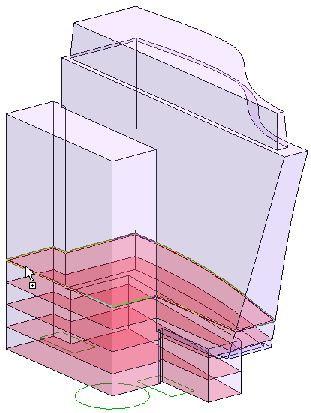

Evidenziazione del pavimento di massa mediante il cursore

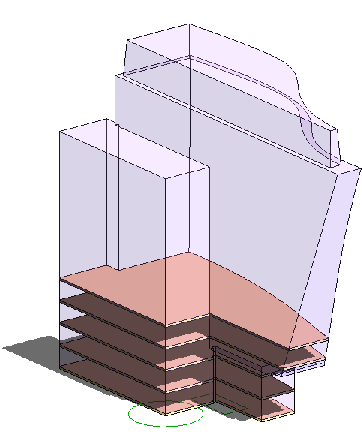

Creazione di pavimenti
