Snap 3D

Lo strumento Snap 3D può essere utilizzato per posizionare correttamente punti sui vertici di un modello. Ad esempio, utilizzare questo strumento per posizionare una superficie su una massa che si desidera utilizzare in seguito nel progetto come pavimento o tetto. Per attivare lo strumento Snap 3D, selezionare Snap 3D nella barra delle opzioni.

Quando si disegna con lo snap 3D, le curve vengono inserite con punti parametrici che consentono di modificare la curva negli assi delle coordinate XYZ.

Come creare una superficie mediante Snap 3D

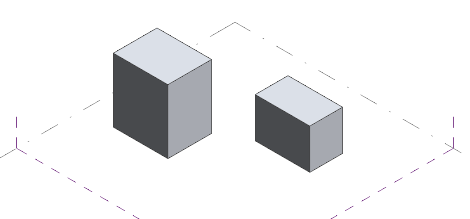

  1. Creare due forme. Vedere Forme.
  2. Fare clic sulla scheda Creagruppo Disegna Linea.
  3. Nella barra delle opzioni, selezionare Snap 3D.
  4. (Facoltativo) Nella barra delle opzioni, selezionare Concatena e un riferimento con nome dall'elenco Piano di posizionamento.

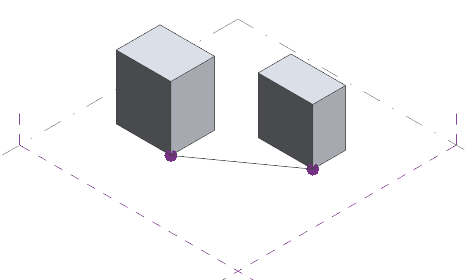

  5. Disegnare una linea tra i due vertici.
    Nota: Viene eseguito lo snap delle linee al vertice.

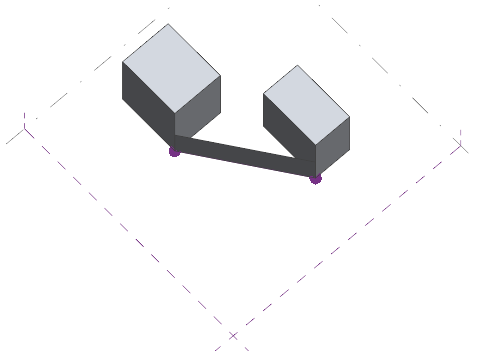

  6. Selezionare la linea e fare clic sulla scheda Modifica | Lineegruppo Forma Crea forma.
