- Disegnare un muro composto e aggiungere un inserto.
- Nella barra di controllo della vista, fare clic su
(Livello di dettaglio)
Alto per visualizzare gli strati del muro. - Nella tavolozza Proprietà, selezionare il muro e fare clic su
(Modifica tipo). - In Ripiegatura agli inserti, selezionare Entrambi.
- Fare clic su OK.
- Fare clic sulla scheda Annotagruppo Quota
(Allineata). - Nella barra delle opzioni, selezionare Superfici del nucleo.
- Scegliere il contorno del nucleo esterno come riferimento per la quota.

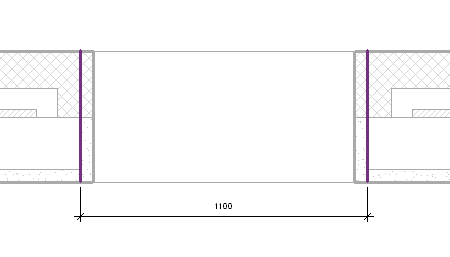

Riferimenti della quota per inserto perpendicolare

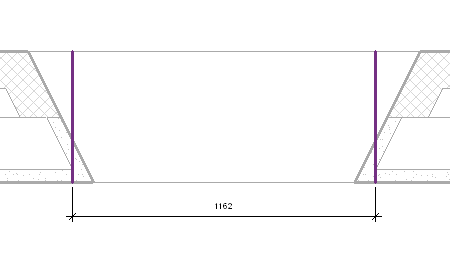

Riferimenti della quota per inserto non perpendicolare
