Divisione di una vista tra più tavole

È possibile che una vista di grandi dimensioni non possa essere visualizzata in un'unica tavola. In questi casi, è necessario creare più tavole, dividere la vista in più parti e visualizzare ciascuna parte su ciascuna tavola. Ricorrere a questo metodo anche nei casi in cui la lunghezza o la larghezza di una vista siano superiori a quelle della tavola e si desideri visualizzare le diverse parti della vista affiancate nella stessa tavola.

Per risolvere questi problemi, utilizzare le viste dipendenti come illustrato di seguito.

Per dividere una vista tra più tavole

1. In un progetto, creare e preparare la vista da dividere in più parti.

   Aggiungere tutte le annotazioni, i dettagli, le quote e le altre informazioni richieste. Vedere Documentazione e presentazione del progetto.

2. Creare viste dipendenti.

   Vedere Creazione di viste dipendenti.

   • In ogni vista dipendente, utilizzare le regioni di taglio per selezionare la parte del modello da visualizzare nella vista e le annotazioni da includere. Se nella vista dipendente vengono visualizzati elementi del modello o annotazioni indesiderati, fare clic con il pulsante destro del mouse sull'elemento e scegliere Nascondi da vistaElementi.
   • Nella vista primaria, inserire linee di corrispondenza per indicare i punti in cui la vista è stata divisa.

     Vedere Aggiunta di linee di corrispondenza per viste dipendenti.

3. Creare le tavole su cui posizionare le viste dipendenti.

   Vedere Aggiunta di una tavola.

4. Aggiungere le viste dipendenti alle rispettive tavole.

   Vedere Aggiunta di viste ad una tavola.

5. (Facoltativo) Aggiungere i riferimenti di vista alla vista primaria.

   I riferimenti di vista indicano la tavola su cui ciascuna vista dipendente è visualizzata. Per ulteriori informazioni, vedere Come spostarsi tra la vista primaria e le viste dipendenti.

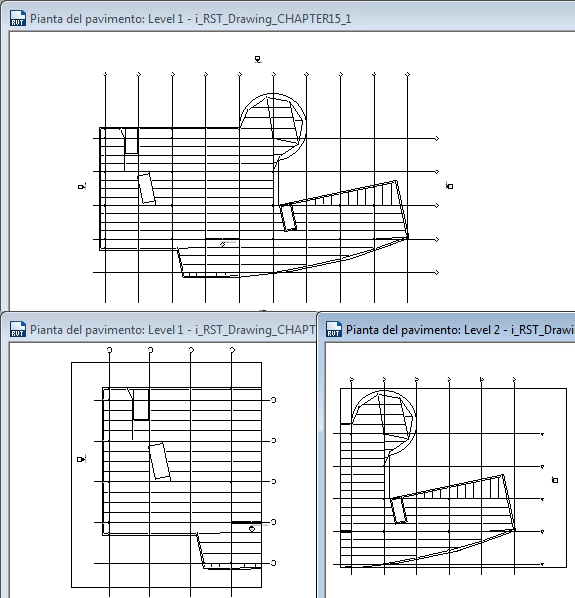

Esempio

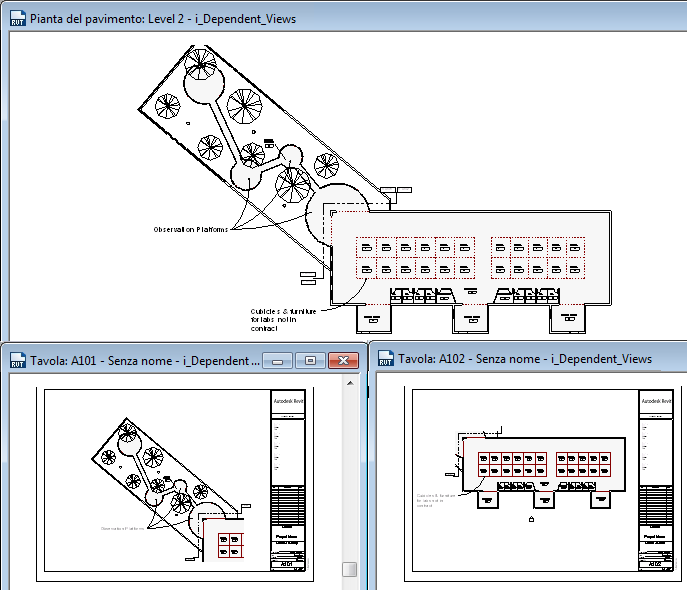

Esempio
