Modifica del profilo della trave reticolare

Nelle viste non di pianta perpendicolari di prospetto, di sezione o 3D, è possibile modificare le estensioni di una trave reticolare. È possibile creare nuove linee, eliminare quelle esistenti e utilizzare gli strumenti di riduzione/modifica per regolare il profilo, in base alle esigenze. La forma delle aste correnti inferiore e superiore può essere modificata nel modo desiderato modificando il profilo della trave.

Nota: Non tutte le famiglie di travi reticolari si adattano correttamente al disegno del profilo. Per garantire l'adattamento delle aste correnti superiore e inferiore alla forma del profilo, le linee di disegno delle aste correnti della famiglia di layout devono coincidere rispettivamente con i piani di riferimento superiore e inferiore. Le curve disegnate utilizzando gli strumenti Riferimento asta corrente superiore o inferiore nel disegno di un profilo definiscono la trasformazione dei piani di riferimento superiore o inferiore della famiglia, non la forma delle aste correnti superiore e inferiore.

Come modificare il profilo di una trave reticolare

1. Selezionare la trave reticolare da modificare.
2. Nella barra multifunzione, fare clic su (Modifica profilo).
3. Fare clic su (Asta corrente superiore) o su (Asta corrente inferiore).

4. Selezionare uno strumento di linea.

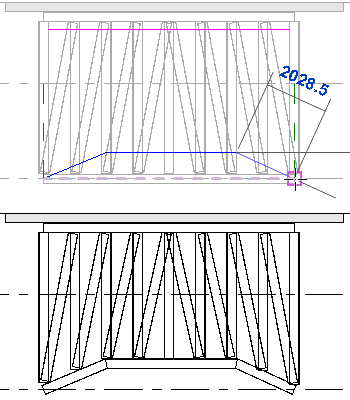

5. Disegnare il profilo al quale la trave reticolare verrà vincolata.

6. Selezionare il profilo del piano precedente ed eliminarlo.

7. Nella barra multifunzione, fare clic su (Termina modalità di modifica).


   La forma del modello della trave reticolare viene modificata e adattata ai vincoli del nuovo profilo. Se necessario, è possibile modificare le aste correnti di una trave reticolare quando questa è associata.



   Se la trave reticolare è associata in corrispondenza di un'asta corrente modificata, il profilo viene ignorato. La superficie associata del pavimento strutturale o del tetto determina la geometria dell'asta corrente. La forma del profilo della trave reticolare non viene annullata e viene visualizzata se la trave reticolare viene successivamente dissociata.



Suggerimento: Fare clic su (Reimposta profilo) per reimpostare il profilo originale della trave reticolare.
