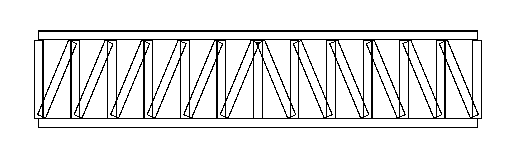

In Revit è possibile aggiungere travi reticolari al modello dell'edificio. Utilizzare lo strumento Trave reticolare, che consente di creare travi reticolari con il layout e altri parametri specifici nel tipo di famiglia di travi reticolari selezionato. Per ulteriori informazioni sulla creazione di una famiglia di travi reticolari, vedere Creazione di una famiglia di travi reticolari.

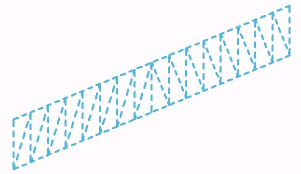

Le linee del layout definiscono il posizionamento degli elementi secondari che compongono la trave reticolare, quali asta corrente superiore, asta corrente inferiore e traversi dell'anima.
Tutti i tipi all'interno di una famiglia di travi reticolari hanno in comune lo stesso layout. Per ciascun tipo è possibile specificare ulteriori parametri, ad esempio le famiglie di telai strutturali da utilizzare per modellare le aste correnti e i traversi dell'anima.
Per utilizzare lo strumento Trave reticolare, selezionare un tipo di famiglia di travi reticolari, quindi specificare i punti iniziale e finale della trave reticolare nell'area di disegno. In Revit, gli elementi del telaio strutturale vengono quindi creati automaticamente in base alle esigenze e vengono posizionati sulle linee di layout specifiche della famiglia selezionata.
Gli elementi del telaio strutturale vengono creati lungo ciascuna di queste linee di layout. È possibile definire tali elementi nella famiglia di layout di travi reticolari. Per tipi diversi della stessa famiglia possono essere preimpostate diverse famiglie di telai che utilizzano lo stesso layout geometrico.
