Le etichette di annotazione di più armature possono essere modificate in modo analogo a quanto avviene per tutte le altre etichette di Revit.
- Nel progetto, selezionare un'annotazione di più armature.
- Fare clic sulla scheda Modifica | Annotazioni di più armature

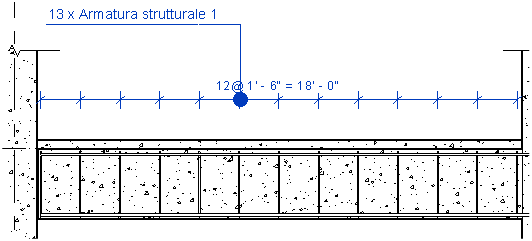

gruppo Modifica Seleziona etichetta. L'etichetta viene evidenziata nell'area di disegno.

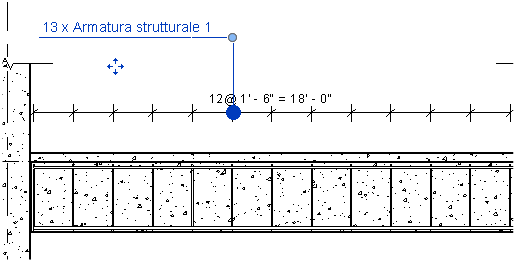

Fare clic sull'etichetta per trascinare la direttrice in un'altra posizione.
- (Facoltativo) Aprire la famiglia di etichette per la modifica. Nella finestra di dialogo Modifica testo etichetta, utilizzare il menu a discesa Armatura strutturale per assegnare i seguenti parametri aggiuntivi alle etichette di quota relative all'annotazione di più armature:
Quote - Conteggio: visualizza il numero di elementi armatura visibili. Tale numero non include le armature ritagliate dalla vista.
Quote - Lunghezza totale: visualizza la distanza tra il primo e l'ultimo elemento armatura di riferimento.
Nota: Se una famiglia di etichette che include il parametro Quote - Conteggio o Quote - Lunghezza totale non viene utilizzata per un'annotazione di più armature, il parametro non viene visualizzato né preso in considerazione. Se il parametro Quote - Conteggio viene utilizzato in un'annotazione di più armature per la quale l'opzione Raggruppa estremità etichette corrispondenti nella finestra di dialogo Proprietà del tipo è disattivata, il parametro non viene visualizzato né preso in considerazione.
Per ulteriori opzioni di modifica delle etichette, vedere Modifica della linea direttrice dell'etichetta.
