Un collegamento analitico è un elemento che collega due diversi nodi analitici. La creazione di collegamenti analitici semplifica e accelera l'analisi strutturale del modello in modo da ottenere risultati accettabili. I collegamenti analitici possono essere utilizzati in determinate circostanze, ad esempio per collegare pilastri o travi di offset, oppure per modellare diaframmi di pavimenti rigidi.

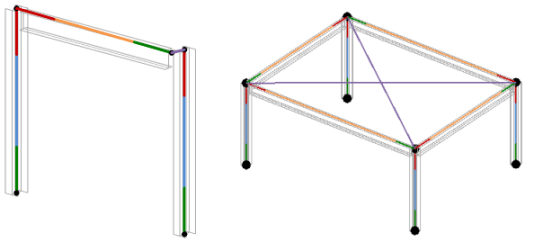

Collegamenti analitici (un pilastro di offset e un diaframma pavimento rigido)
Come creare un collegamento analitico
- Fare clic sulla scheda Analizza
gruppo Strumenti modello analitico
Regolazione analitica. - Gruppo Modifica modello analitico
Collegamento analitico. - Fare clic sui due nodi che dovranno essere connessi mediante il collegamento analitico.
- Premere ESC o fare clic su Modifica per chiudere lo strumento.
- Fare clic su
(Termina modalità di modifica) per salvare le modifiche.
Le proprietà dei collegamenti analitici, ad eccezione dei contrassegni, sono definite come proprietà delle famiglie di sistema. La rigidità dei collegamenti analitici può essere definita nella finestra di dialogo Proprietà del tipo impostando condizioni di traslazione e rotazione (ad esempio incastro o rilasciato).
