È possibile aggiungere un isolamento e un rivestimento ai condotti.
Come aggiungere l'isolamento ai condotti

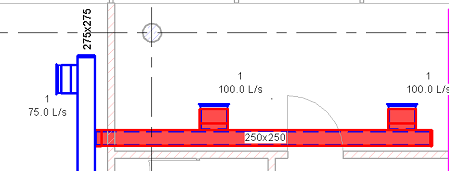

- Nell'area di disegno, selezionare il condotto e filtrare gli elementi in modo da visualizzare solo i segmenti di condotto, i raccordi o i condotti flessibili. Suggerimento: Per isolare tutti i condotti di un sistema, evidenziare un componente del sistema, quindi premere TAB finché tutti i componenti del sistema non sono evidenziati e fare clic per selezionarli. È quindi possibile utilizzare lo strumento Filtro per selezionare solo i segmenti di condotti, i raccordi o i condotti flessibili prima di aggiungere l'isolamento.
- Fare clic sulla scheda Modifica | Condotto
gruppo Isolamento condotto

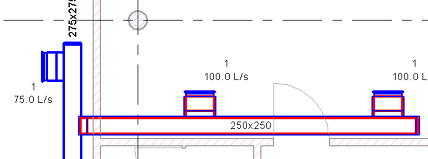

Aggiungi isolamento. - Nella finestra di dialogo Aggiungi isolamento condotto, selezionare il tipo di isolamento e immettere lo spessore desiderato. Suggerimento: Per modificare le proprietà del tipo per l'isolamento, fare clic su Modifica tipo.
- Fare clic su OK.
Nota: Il controllo delle interferenze rileva le interferenze causate dall'isolamento aggiunto ai condotti.
Come modificare l'isolamento dei condotti
- Nell'area di disegno, selezionare il condotto da modificare.
- Fare clic sulla scheda Modifica | Condottogruppo Isolamento condotto
Modifica isolamento. - Nella tavolozza Proprietà , specificare lo spessore dell'isolamento e fare clic su Applica. Suggerimento: Per modificare le proprietà del tipo per l'isolamento, fare clic su Modifica tipo.
Come rimuovere l'isolamento dai condotti
Come aggiungere, modificare o rimuovere un rivestimento per condotti
- Nell'area di disegno, selezionare il condotto da modificare.
- Fare clic sulla scheda Modifica | Condottogruppo Isolamento condotto
Rimuovi isolamento e nella finestra di dialogo di conferma, fare clic su Sì.
Seguire la procedura descritta precedentemente e utilizzare i comandi del gruppo Rivestimento condotto nella barra multifunzione.
