Ritegni strutturali

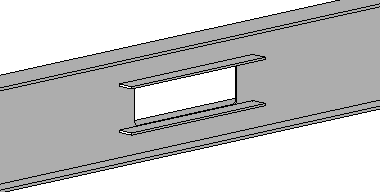

I ritegni sono utilizzati per rafforzare elementi del telaio in acciaio, in modo particolare travi e pilastri che presentano aperture. Vengono modellati come famiglie di componenti di Revit che rappresentano il materiale di rinforzo aggiuntivo in acciaio.

Per informazioni sulle aperture negli elementi del telaio strutturale, vedere Aperture negli elementi strutturali.

Come aggiungere ritegni ad aperture di elementi strutturali

1. Fare clic sulla scheda Strutturagruppo Modellomenu a discesa ComponentePosiziona un componente.
2. Nella tavolozza Proprietà, selezionare un tipo di ritegno dal menu a discesa Selettore di tipo. 
   Nota: Se il tipo di ritegno desiderato non è elencato nel Selettore di tipo, caricare ulteriori famiglie di ritegni.
3. Fare clic sulla scheda Modifica | Posiziona Componentegruppo PosizionamentoPosiziona su superficie o Posiziona su piano di lavoro.
   Nota: Non è possibile posizionare ritegni strutturali sulle superfici degli elementi strutturali quando la modalità della vista Modello è Wireframe.
4. Utilizzare gli strumenti di disegno per aggiungere all'apertura della trave i ritegni desiderati. Per ulteriori informazioni sui disegni, vedere Disegno.
