Creazione di sistemi di facciata continua a partire dalle istanze di massa

È possibile creare sistemi di facciata continua su qualsiasi superficie di massa o di modello generico utilizzando lo strumento Sistema facciata continua da superficie. I disegni dei sistemi di facciata continua non sono modificabili. Utilizzare le facciate continue se si desidera un disegno modificabile su una superficie di massa verticale.

Nota: Non è possibile modificare il profilo di un sistema di facciata continua. Se si desidera modificare il profilo, utilizzare una facciata continua.

Come creare un sistema di facciata continua da superfici di masse

1. Aprire una vista che contenga il modello di massa concettuale.
2. Fare clic sulla scheda Volumetrie e planimetriagruppo Modello da superficie (Sistema facciata continua da superficie).
3. Dal selettore del tipo, selezionare un tipo di sistema di facciata continua.

   Utilizzare un tipo di sistema di facciata continua con un layout di griglia di facciata continua.

4. (Facoltativo) Per creare il sistema di facciata continua da una singola superficie della massa, fare clic sulla scheda Modifica | Inserisci sistema facciata continua da superficiegruppo Selezione multipla (Selezione multipla) per disattivare tale opzione (questa opzione è attivata per default).
5. Spostare il cursore per evidenziare una superficie.
6. Fare clic per selezionare la superficie.

   Se l'opzione Selezione multipla è disattivata, il sistema di facciata continua viene posizionato immediatamente sulla superficie .

7. Se l'opzione Selezione multipla è attivata, è necessario selezionare più superfici di masse.

   Come effettuare questa operazione

   1. Fare clic su una superficie non selezionata per aggiungerla alla selezione. Fare clic su una superficie selezionata per rimuoverla.

      Il cursore indica se si sta aggiungendo (+) o rimuovendo (–) una superficie.

      Suggerimento: Trascinare un riquadro di selezione sopra l'intera forma per realizzare un sistema di facciata continua su tutta la forma.
   2. Per annullare la selezione e iniziare nuovamente l'operazione, fare clic sulla scheda Modifica | Inserisci sistema facciata continua da superficiegruppo Selezione multipla (Deseleziona tutto).
   3. Una volta selezionate le superfici desiderate, fare clic sulla scheda Modifica | Inserisci sistema facciata continua da superficiegruppo Selezione multiplaCrea sistema di facciata continua.

Esempi

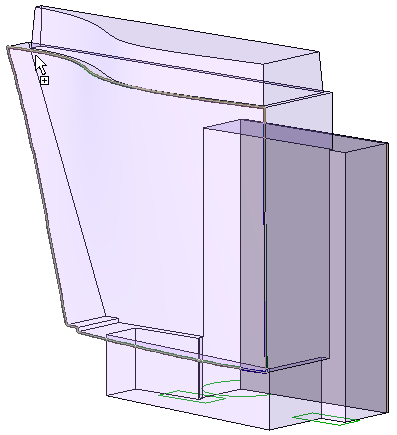

Evidenziazione della superficie della massa con il cursore

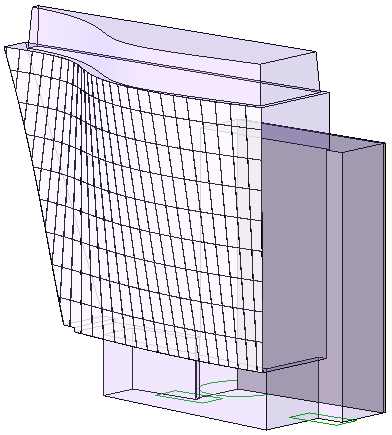

Creazione di un sistema di facciata continua
