Giunti dei muri

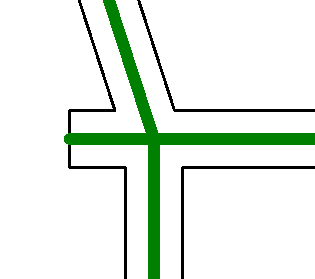

Nell'esempio seguente viene eseguita l'unione di tre muri. Un'estremità del muro si estende di poco oltre il giunto. È necessario regolare il modello in modo che i tre modelli analitici terminino in corrispondenza dell'intersezione.

1. Fare clic sulla scheda Analizzagruppo Strumenti modello analitico Regolazione analitica.
2. Fare clic sulla scheda Analizzagruppo Modifica modello analitico Regola muro analitico.

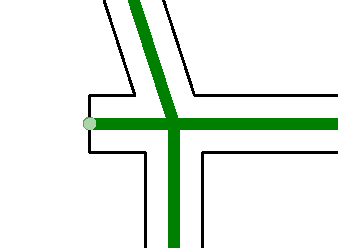

3. Selezionare l'elemento verticale del modello analitico del muro alla fine del muro (cerchio pieno) come modello analitico di origine.

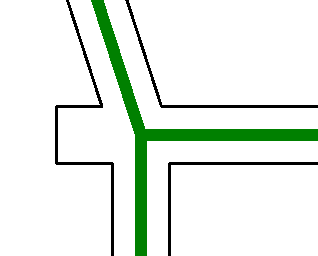

4. Selezionare il modello analitico del muro inferiore come modello analitico di destinazione. Il modello analitico del muro viene regolato come illustrato nella figura.

5. Per ripristinare il modello analitico del muro, fare clic sulla scheda Analizzagruppo Strumenti modello analitico Ripristino analitico, quindi selezionare il modello analitico del muro.
