Taglio di aperture in un sistema di travi

Per tagliare un'apertura in un sistema di travi strutturali, disegnare un perimetro di linee all'interno del contorno del sistema di travi.

Come tagliare un'apertura in un sistema di travi

1. Selezionare il sistema di travi, quindi fare clic sulla scheda Modifica | Sistema di travi strutturaligruppo ModalitàModifica contorno.
2. Fare clic sulla scheda Modifica | Sistemi di travi strutturali > Modifica contornogruppo DisegnaLinea. Definire il contorno dell'apertura.

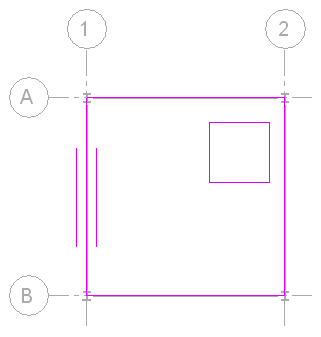

3. Utilizzando gli strumenti di disegno aggiuntivi disponibili nel gruppo Disegna e nella barra delle opzioni, disegnare un perimetro completo all'interno del contorno del sistema di travi.

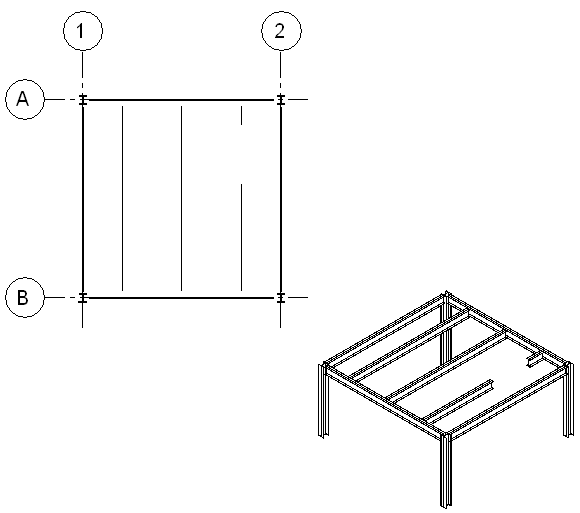

4. Fare clic sulla scheda Modifica | Sistemi di travi strutturali > Modifica contornogruppo ModalitàTermina modalità di modifica.
