Aggiunta di un blocco di annotazioni alla tavola

Un blocco di annotazioni, detto anche abaco delle annotazioni, è un elenco di note edilizie relative ad un disegno. È possibile creare un blocco di annotazioni e posizionarlo sulla tavola per documentare il modello di edificio.

Per documentare un modello di edificio, è possibile utilizzare anche le legende di note chiave. Vedere Aggiunta di una legenda alla tavola.

Come aggiungere un blocco di annotazioni ad una tavola

1. Nel progetto, creare la vista di progetto da annotare.

   Vedere Documentazione e presentazione del progetto.

2. Aggiungere note alla vista e creare il blocco di annotazioni.

   Vedere Creazione di un abaco di annotazioni (blocco di annotazioni).

3. Aggiungere una tavola.

   Vedere Aggiunta di una tavola.

4. Posizionare il blocco di annotazioni sulla tavola nel seguente modo:
   1. Nel Browser di progetto, espandere Abachi/Quantità.
   2. Selezionare il nome del blocco di annotazioni e trascinarlo sulla tavola, quindi fare clic per posizionarlo.

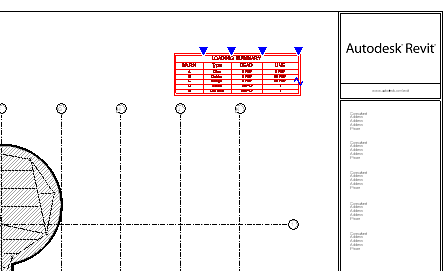

Esempio

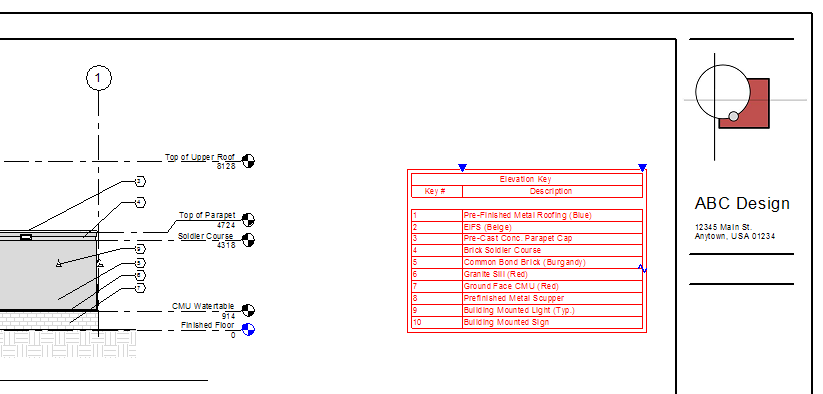

Esempio
