Ripetizione dei componenti

Consente di posizionare i componenti in nodi e ripetere le istanze lungo i nodi.

L'utilizzo di nodi come ancoraggio per i componenti adattivi lungo percorsi e superfici divisi consente una maggiore flessibilità nel comportamento parametrico del progetto. Una volta posizionati, è possibile ripetere i componenti adattivi in serie semplici o complesse che si alternano lungo il percorso o la superficie divisi.

Per eseguire la ripetizione di componenti è necessario che un componente adattivo sia posizionato sui nodi. Se i nodi non sono visibili nella superficie o nel percorso diviso, attivarli tramite gli strumenti Rappresentazione superficie e Rappresentazione percorso.

Il flusso di lavoro di base per la ripetizione dei componenti è il seguente:

  1. Caricare i componenti adattivi nel progetto. Saranno elencati in Modello generico o in Pannelli di facciata continua (per Motivo) nel Browser di progetto
  2. Fare clic sulla scheda Crea gruppo Modello Componente e selezionare un componente adattivo dal Selettore di tipo.

    In alternativa è possibile trascinare un componente adattivo dal Browser di progetto nell'area di disegno.

  3. Il componente viene visualizzato sopra il cursore. Posizionare il componente facendo clic su un nodo. Se si posiziona il componente su una superficie divisa, assicurarsi che i nodi siano stati attivati nella finestra di dialogo Rappresentazione superficie.
  4. Fare clic sulla scheda Modifica | Modelli generici gruppo Modifica Ripeti.

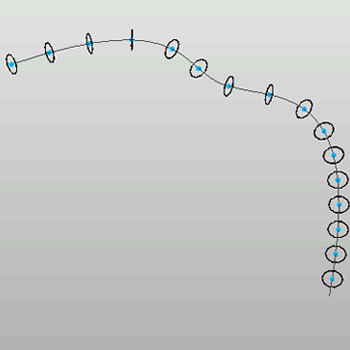

L'istanza viene ripetuta su ogni nodo.

Variazioni sulle ripetizioni

A seconda del punto in cui si inseriscono i componenti e di quali componenti sono selezionati al momento della ripetizione, sono disponibili diverse serie per il progetto. Tenere presente che verranno ripetuti solo i componenti selezionati.

Posizionamento del componente originale Ripetizione risultante

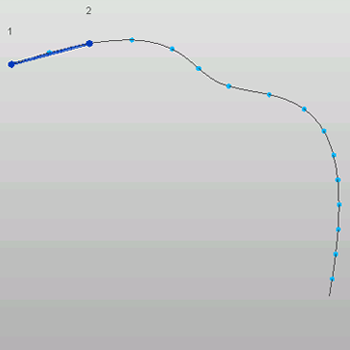

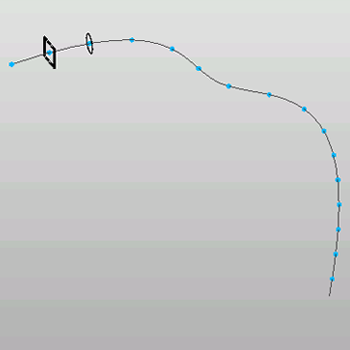

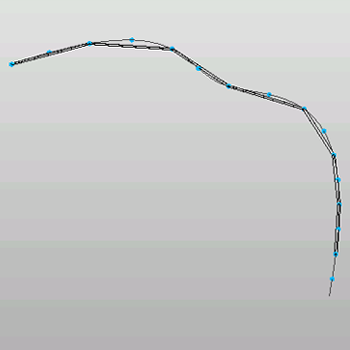

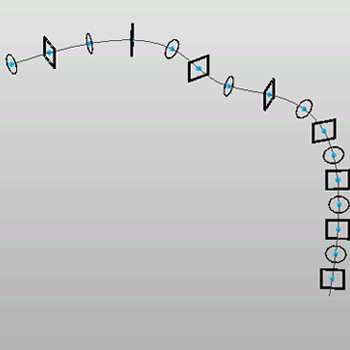

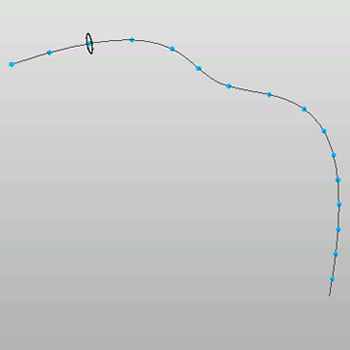

Percorsi

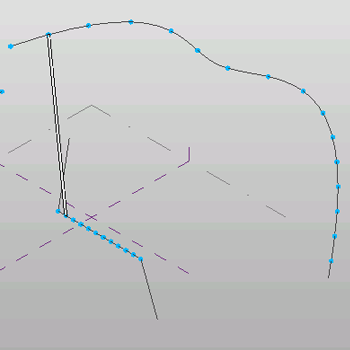

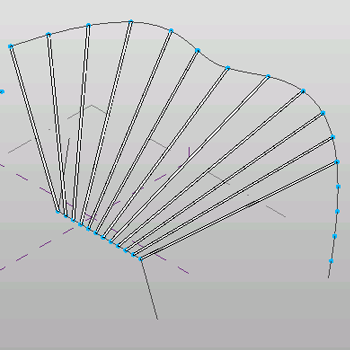

Più percorsi

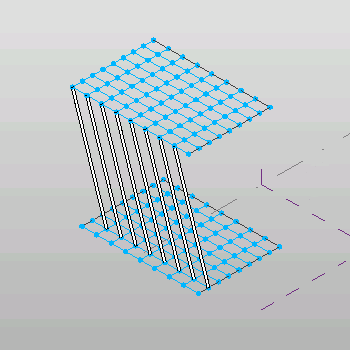

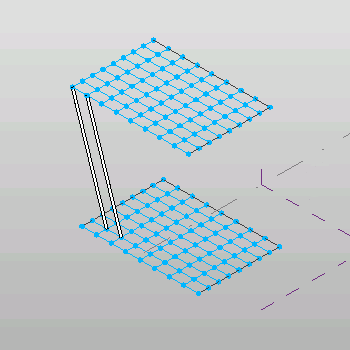

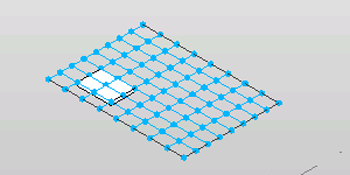

Superfici

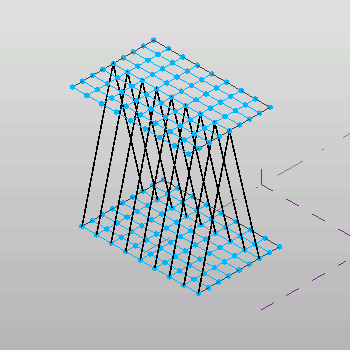

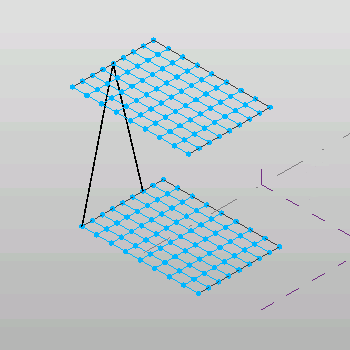

Più superfici

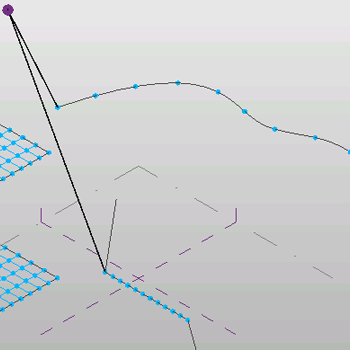

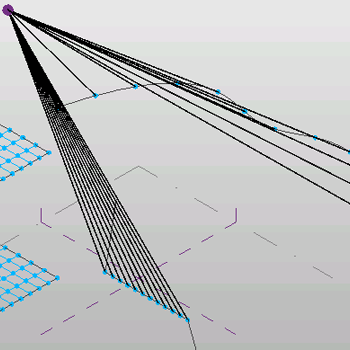

Più riferimenti

Esempi di differenze nella ripetizione

In determinati casi, la ripetizione di componenti adattivi restituisce risultati diversi a seconda del numero di punti adattivi del componente.

La ripetizione di questi componenti restituisce questi risultati

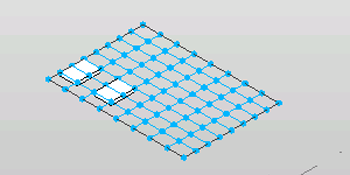

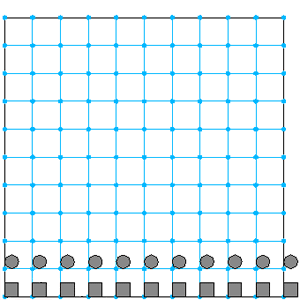

Due componenti adattivi a 2 punti

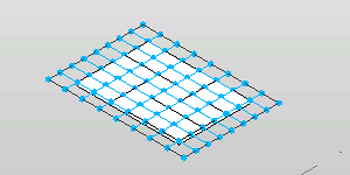

Una riga di componenti lungo la superficie divisa

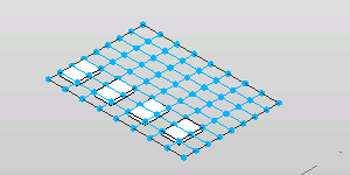

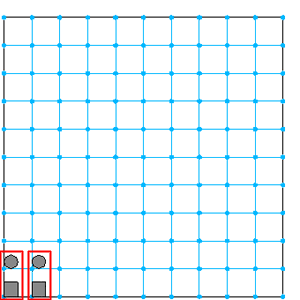

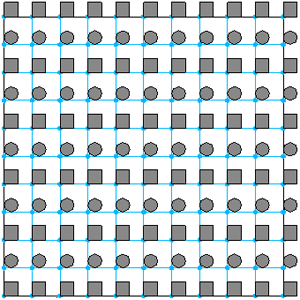

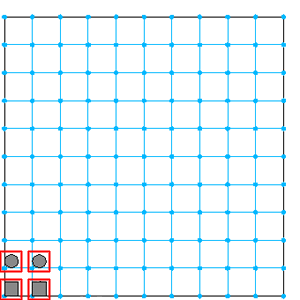

Quattro componenti adattivi a 1 punto

Disposizione uniforme sulla superficie divisa
