Aggiunta di una piattaforma di edificio

  1. Aprire una vista di pianta della planimetria.
  2. Fare clic sulla scheda Volumetrie e planimetriagruppo Modellazione planimetria (Piattaforma edificio).
  3. Utilizzare gli strumenti di disegno per disegnare la piattaforma edificio come perimetro chiuso.
  4. Nella tavolozza Proprietà, impostare Offset di altezza da livello e altre proprietà della piattaforma di edificio in base alle esigenze.
Suggerimento: Per visualizzare la piattaforma di edificio in una vista di pianta del pavimento, impostare l'offset della piattaforma su un valore superiore al livello 1 oppure regolare l'intervallo di visualizzazione.

Esempi

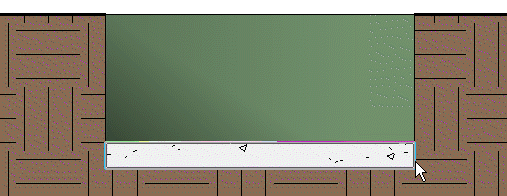

Nell'immagine seguente è mostrata una vista di sezione di una piattaforma di edificio con un offset dalla superficie.

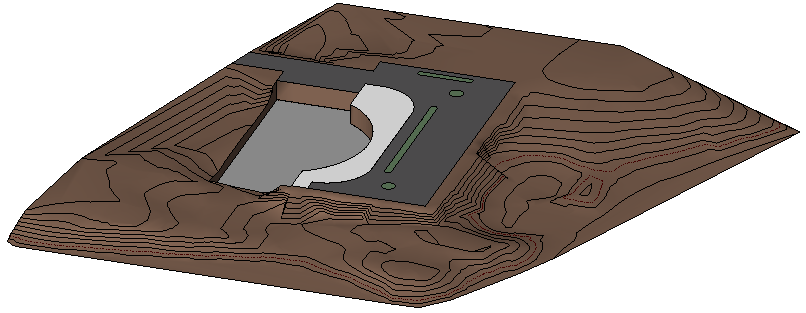

Nell'immagine seguente è mostrata una vista 3D di una piattaforma di edificio su una superficie topografica livellata.

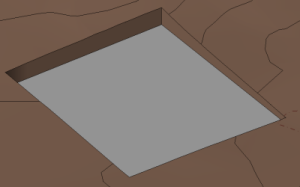

Nell'immagine seguente è mostrata una vista 3D di una piattaforma inclinata su una superficie topografica.
