Lo strumento Ripristina sistema di travi strutturali consente di ricreare un sistema di travi mediante i parametri originali del sistema. Questo strumento può essere utilizzato per annullare la modifica delle proprietà di singole travi appartenenti al sistema. Dopo il ripristino, tutte le travi del sistema avranno parametri uniformi e saranno collocate nelle posizioni di default. In dettaglio, lo strumento ha i seguenti effetti di ripristino:
- Le travi che sono state spostate vengono riportate nelle posizioni originali.
- Le travi che sono state eliminate dal sistema vengono ripristinate.
- I parametri modificati in singole travi (quali Tipo di trave, Offset, Angolo) vengono reimpostati.
Notare che se il disegno di un sistema di travi viene modificato, le travi del sistema restano associate ai supporti originali fino a quando il sistema di travi non viene ripristinato.

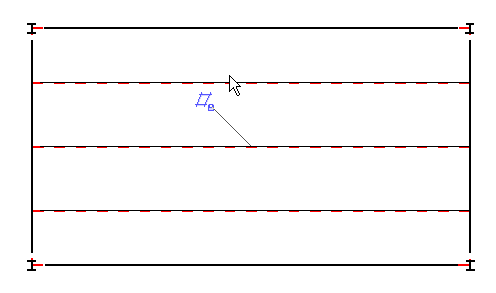

Sistema di travi originale

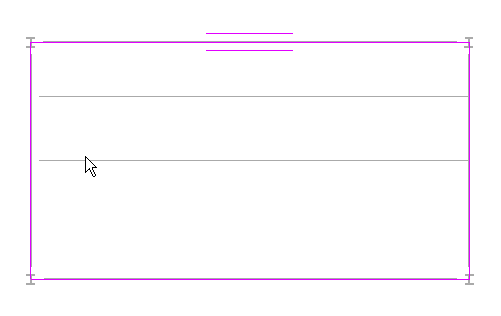

Sistema di travi con modifiche
Utilizzo dello strumento Ripristina sistema di travi strutturali
- Nell'area di disegno, fare clic sul sistema di travi che si desidera ripristinare.
- Fare clic sulla scheda Modifica | Sistemi di travi strutturali
gruppo ModalitàModifica contorno. - Fare clic sulla Modifica | Sistemi di travi strutturali > Modifica contornogruppo RegolaReimposta sistema.

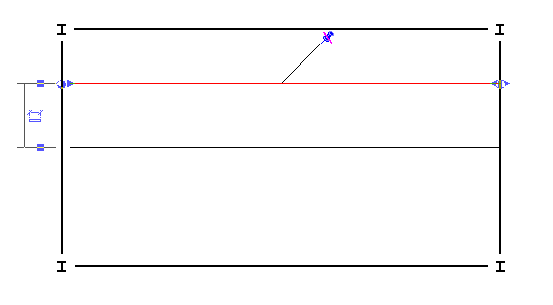

Ripristinare il sistema di travi strutturali
- Fare clic sulla scheda Modifica | Sistemi di travi strutturali > Modifica contornogruppo ModalitàTermina modalità di modifica.

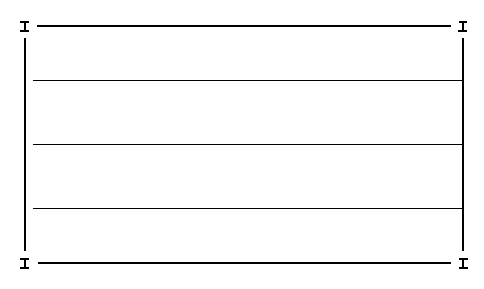

Sistema di travi ripristinato
