- In un progetto di Revit, aprire una vista 2D o 3D ortogonale.
La vista deve includere una superficie piatta o cilindrica su cui sia possibile posizionare le decalcomanie. Non è possibile posizionare decalcomanie in viste prospettiche 3D.
- Fare clic sulla scheda Inserisci
gruppo Collegamenu a discesa Decalcomania
(Posiziona decalcomania). Se il progetto corrente non contiene decalcomanie, viene visualizzata la finestra di dialogo Tipi di decalcomanie in cui occorrerà creare un tipo di decalcomania. Vedere Creazione di un tipo di decalcomania.
- Nel Selettore di tipo, selezionare il tipo di decalcomania da posizionare nella vista.
- Per modificare le dimensioni fisiche della decalcomania, immettere i valori desiderati in Larghezza e Altezza nella barra delle opzioni. Per mantenere inalterate le proporzioni tra le due dimensioni, selezionare Blocca proporzioni.
- Nell'area di disegno, fare clic su una superficie piatta (ad esempio la superficie di un muro o di un tetto) o una superficie cilindrica su cui posizionare la decalcomania.
La decalcomania viene visualizzata come segnaposto in tutte le viste senza rendering, come mostrato. Quando si sposta il mouse sulla decalcomania o questa viene selezionata, viene visualizzata come un rettangolo barrato. La decalcomania dettagliata è visibile solo nelle immagini di rendering.
- Dopo aver posizionato una decalcomania, è possibile continuare a posizionarne altre dello stesso tipo. Per posizionare una differente decalcomania, selezionarla nel Selettore di tipo e fare clic sulla posizione desiderata nel modello di edificio.
- Per uscire dallo strumento Decalcomania, premere ESC due volte.

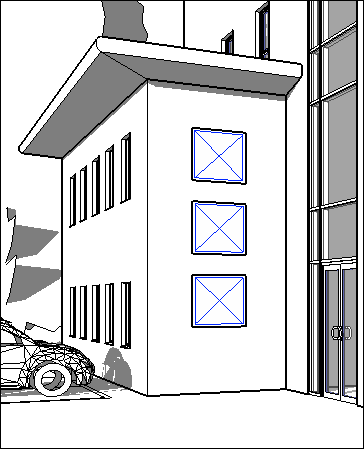

Vista 3D in cui sono visualizzati i segnaposto per le decalcomanie
