Assegnazione di etichette alle armature su area

È possibile aggiungere annotazioni alla regione su cui si estende l'armatura su area utilizzando simboli ed etichette personalizzati, in cui vengono fornite informazioni sul tipo di armatura e dettagli specifici relativi al contorno.

Collocare un simbolo di armatura su area

1. Fare clic sulla scheda Annotagruppo Simbolo Simbolo armatura su area.
   Nota: Se nel progetto non sono inclusi simboli di armatura, è possibile caricarli dalla libreria. Vedere Simboli.

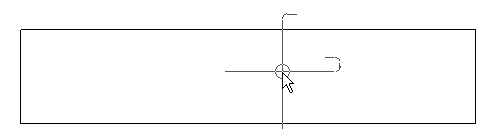

2. Per posizionare il simbolo, selezionare l'armatura su area.

3. Fare clic nel punto desiderato per posizionare il simbolo di armatura su area.

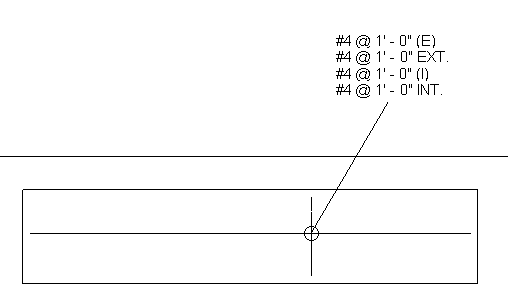

Collocare un'etichetta di armatura su area

1. Selezionare la scheda Annotagruppo Etichetta Etichetta per categoria.
   Nota: Se nel progetto non sono incluse etichette di armatura, è possibile caricarle dalla Libreria. Vedere Etichette.
2. Per posizionare l'etichetta, selezionare l'armatura su area.


   È possibile includere proprietà di spaziatura maggiore tramite la modifica del testo dell'etichetta. A tal fine, sono disponibili i parametri di categoria Spaziatura maggiore interno/parte inferiore e Spaziatura maggiore esterno/parte superiore.

3. Premere ESC per uscire dallo strumento Etichetta.
   Nota: Per risolvere eventuali errori di arrotondamento riscontrati durante l'assegnazione di etichette ad un'armatura su area, è possibile modificare le unità di misura relative al volume e alla lunghezza dell'armatura. Fare clic sulla scheda Gestiscigruppo Impostazioni (Unità di misura). In Volume armatura o Lunghezza armatura, modificare le unità di misura, l'arrotondamento e la rappresentazione del simbolo come desiderato.


Per informazioni sulle etichette di armature personalizzate, vedere Modifica delle impostazioni armatura.
