Il sistema di coordinate globali di una forma è basato sulle coordinate Nord, Est, Sud e Ovest di ViewCube. Per modificare l'orientamento di una forma, e pertanto la sua relazione con il sistema di coordinate globali, è necessario eseguire tale operazione nel sistema di coordinate locali.
| Utilizzare il controllo... | Per trascinare l'oggetto... |
|---|---|
| Freccia blu | lungo l'asse Z globale |
| Freccia rossa | lungo l'asse Y globale |
| Freccia verde | lungo l'asse X globale |
| Controllo planare rosso | nel piano Y |
| Controllo planare verde | nel piano X |
| Freccia arancione | lungo un asse locale |
| Controllo planare arancione | in un piano locale |

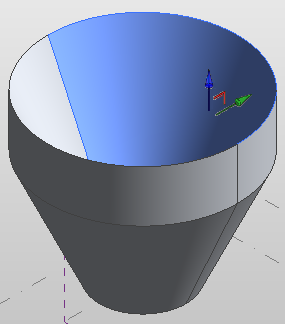

Nelle immagini seguenti viene mostrata un'estrusione su percorso la cui forma è stata modificata mediante il trascinamento delle frecce di controllo.
| Estrusione su percorso iniziale | Estrusione su percorso dopo la prima manipolazione | Estrusione su percorso dopo la seconda manipolazione |
|---|---|---|
 |
 |
 |
Quando le forme sono definite in base al sistema di coordinate locali, i controlli 3D della forma vengono visualizzati in arancione. Solo le coordinate visualizzate in base a tale sistema appaiono arancioni. Ad esempio, se si ruota un cubo di 15 gradi, le frecce degli assi X e Y vengono visualizzate in arancione, mentre la freccia dell'asse Z continua a essere visualizzata in blu perché il valore della coordinata Z globale è rimasto invariato.
