Punti di snap

I componenti eseguono lo snap a piani di riferimento e ad altri componenti della stessa categoria.

Snap del primo o secondo punto

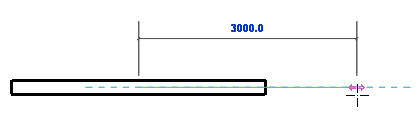

Snap collineare con la geometria esistente: esegue lo snap di un punto in modo che sia collineare ad una geometria esistente.

Snap su linea: esegue lo snap di un punto su una linea o geometria esistente. Esegue inoltre lo snap del cursore sul punto medio di una linea.

Snap tangente ad un arco: esegue lo snap di un punto in modo che sia tangente all'estremità di un arco esistente.

Snap a un'estremità o al centro: esegue lo snap di un punto sull'estremità di una retta o di un arco oppure al centro di un arco o di un cerchio.

Snap sul secondo punto o su un'intera linea soltanto

Snap orizzontale o verticale: in Revit, quando si disegna una linea retta, ne viene eseguito lo snap in modo da produrre un segmento perfettamente orizzontale o verticale ogni volta che il cursore viene posizionato in prossimità di una di queste due direzioni.

Snap orizzontale

Snap verticale

Snap parallelo ad una linea esistente: esegue lo snap di una linea parallelamente alla geometria esistente.

Snap perpendicolare alla linea esistente: esegue lo snap di una linea perpendicolarmente alla geometria esistente.

Suggerimento: Quando si sposta il cursore, i punti di snap sono indicati nella barra di stato.
