Aggiunta di testo agli abachi dei quadri elettrici

È possibile aggiungere testo a un abaco dei quadri elettrici, nonché inserire un parametro Note nel modello, in modo da immettere e salvare informazioni nell'abaco dei quadri elettrici.

Inoltre, quando è attivata la modalità di modifica, è possibile inserire del testo nelle celle vuole del modello dell'abaco. Tuttavia, il testo immesso non associato ad un parametro del modello andrà perso se si aggiorna o modifica il modello associato all'abaco dei quadri elettrici. Per memorizzare del testo in un modello di abaco dei quadri elettrici, è necessario associarlo ad un parametro di sistema, ad esempio uno dei parametri Note descritti di seguito, oppure ad un parametro definito.

Aggiunta di un parametro Note

Se si desidera salvare testo/dati in un computo dei quadri elettrici, è necessario utilizzare un parametro nel modello per mantenere il testo.

1. Fare clic sulla scheda Gestiscigruppo ImpostazioniModelli di abachi quadri elettrici Modifica un modello.
2. Nella finestra di dialogo Modifica un modello, selezionare il tipo di modello, quindi fare clic su Apri.
3. Selezionare una cella e nel gruppo Parametri selezionare una categoria dal menu a discesa Categoria. Per una nota dell'intestazione, selezionare la categoria Attrezzatura elettrica. Per una nota della tabella circuito, selezionare la categoria Circuiti elettrici.

   È possibile selezionare i seguenti parametri quando si seleziona un cella/colonna nella rispettiva sezione dell'abaco: Note intestazione abaco (per l'aggiunta di una cella di note a un'intestazione) e Note circuito abaco (per l'aggiunta ote per aggiungere una colonna di note alla tabella circuito).

4. Fare clic su Aggiungi parametro e in Ingegneria elettrica, selezionare un parametro (Note intestazione abaco o Note circuito abaco).

   Il segnaposto del parametro viene visualizzato nella cella.

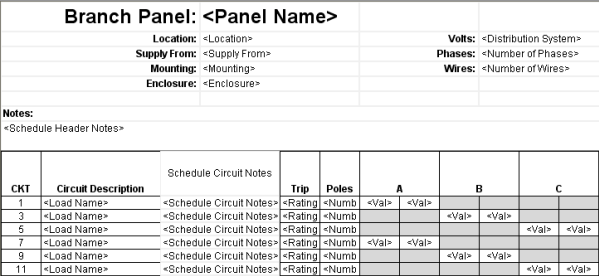

5. Nel modello illustrato di seguito sono stati aggiunti i parametri Intestazione e Note circuito abaco. Note circuito abaco è stato aggiunto come colonna.



Aggiunta di una nota alle proprietà di un pannello

1. Nel disegno, selezionare un quadro.
2. Nella tavolozza Proprietà, sotto Ingegneria elettrica, in Note intestazione/piè di pagina abaco, fare clic su Modifica.
3. Nella finestra di dialogo Modifica testo, immettere la nota desiderata e fare clic su OK.
4. Creazione di un abaco dei quadri elettrici per il quadro selezionato nel passaggio 1. La nota immessa al passaggio 3 è visualizzata nell'abaco dei quadri elettrici.
