Creazione di un abaco di pavimenti di massa

Dopo avere creato i pavimenti di massa, è possibile creare un abaco in cui assegnare ai pavimenti di massa i tipi di utilizzo oppure analizzare il progetto. Se si modifica la forma della massa, l'abaco dei pavimenti di massa viene aggiornato con i cambiamenti.

Come creare un abaco di pavimenti di massa

  1. Fare clic sulla scheda Vistagruppo Creamenu a discesa Abachi (Abaco/Quantità).
  2. Nella finestra di dialogo Nuovo abaco, procedere nel modo seguente:
    1. In Categoria, selezionare Pavimento di massa.

      Se la categoria Pavimento di massa non viene visualizzata per default, selezionare Mostra le categorie del modello in questa vista. Per Elenco dei filtri, selezionare Architettura.

    2. In Nome, specificare il nome dell'abaco.
    3. Selezionare Componenti di costruzione dell'abaco.
    4. Fare clic su OK.
  3. Nella finestra di dialogo Proprietà abaco, procedere nel seguente modo:
    1. Nella scheda Campi, selezionare i campi richiesti.

      Vedere Selezione di campi per un abaco.

    2. Utilizzare le altre schede per specificare i filtri, l'ordinamento e la formattazione dell'abaco.

      Vedere Impostazione delle proprietà degli abachi.

    3. Fare clic su OK.

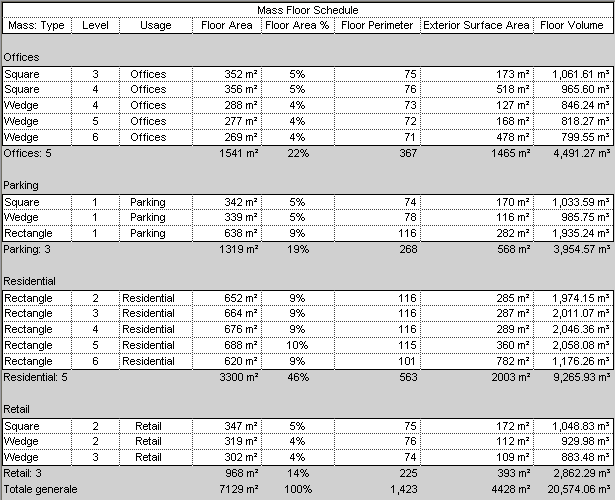

L'abaco viene visualizzato nell'area di disegno. Se nell'abaco è stato inserito il campo Utilizzo, è possibile assegnare un utilizzo a ciascun pavimento di massa dell'abaco.
