Creazione di un sistema di travi a sbalzo

È possibile utilizzare la famiglia di sistemi di travi per creare diversi sistemi per spazi di geometria variabile, ad esempio ad arco, poligonali o a sbalzo. Nell'esempio seguente viene descritto un metodo per la creazione di un sistema di travi a sbalzo.

Iniziare con uno spazio simile a quello visualizzato nell'illustrazione seguente di una vista di pianta parziale.

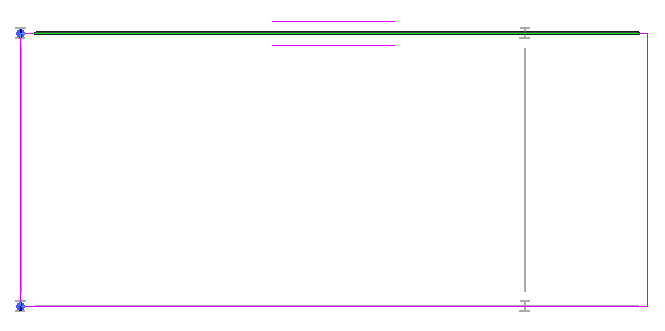

Vista di pianta parziale

1. Fare clic sulla scheda Strutturagruppo StrutturaSistema di travi.
2. Fare clic sulla scheda Modifica | Posiziona Sistema di travi strutturaligruppo Sistema di traviDisegna sistema di travigruppo Disegna (Seleziona supporti) per selezionare il contorno del sistema di travi o (Seleziona linee) per disegnare il contorno del sistema di travi.

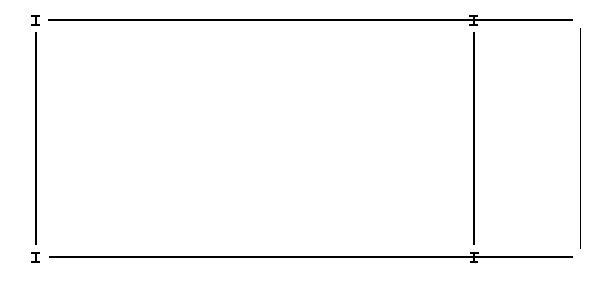

   Selezionare i supporti

3. Una volta creato il contorno, fare clic sulla scheda Modifica | Crea contorno sistema di travigruppo ModalitàTermina modalità di modifica.

   Il sistema di travi a sbalzo viene visualizzato.

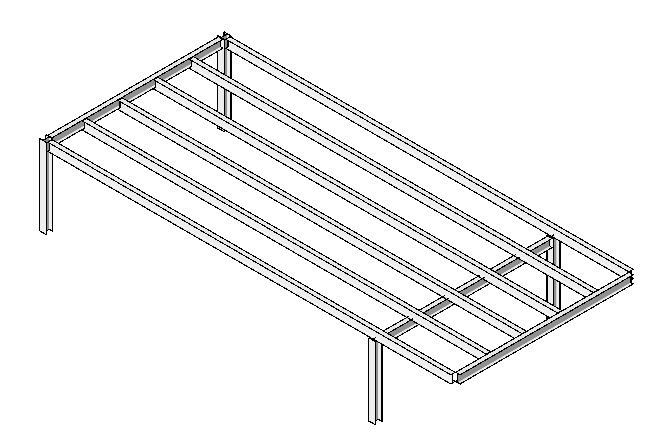

   Sistema di travi a sbalzo completato
