Quando si crea un progetto di Revit utilizzando il modello di progetto di analisi strutturale di default, vengono generate due viste di pianta strutturale per ognuno dei due livelli di default del progetto:
- Livello 1
- Livello 1 - Analitico
- Livello 2
- Livello 2 - Analitico
Livello 1 e Livello 2 rappresentano il modello fisico. Livello 1 - Analitico e Livello 2 - Analitico rappresentano invece il modello analitico. Lo stesso elemento viene rappresentato in modo diverso in ogni vista a seconda delle impostazioni di visualizzazione della vista. Ad esempio, le seguenti illustrazioni rappresentano la stessa connessione pilastro-trave, ma si differenziano per via delle sostituzioni di visibilità/grafica. Per informazioni su come utilizzare i modelli vista, le sostituzioni grafiche e gli stili degli oggetti per visualizzare il modello, vedere Visualizzazione.

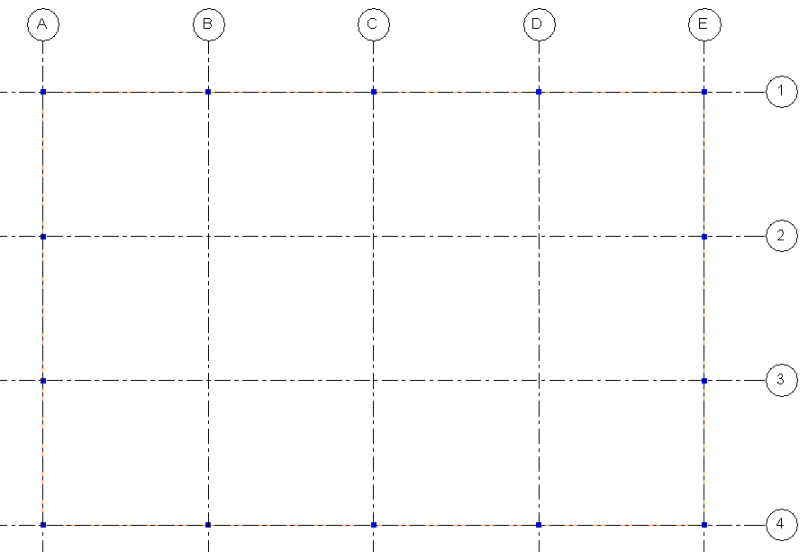

Livello 1 - Vista di pianta

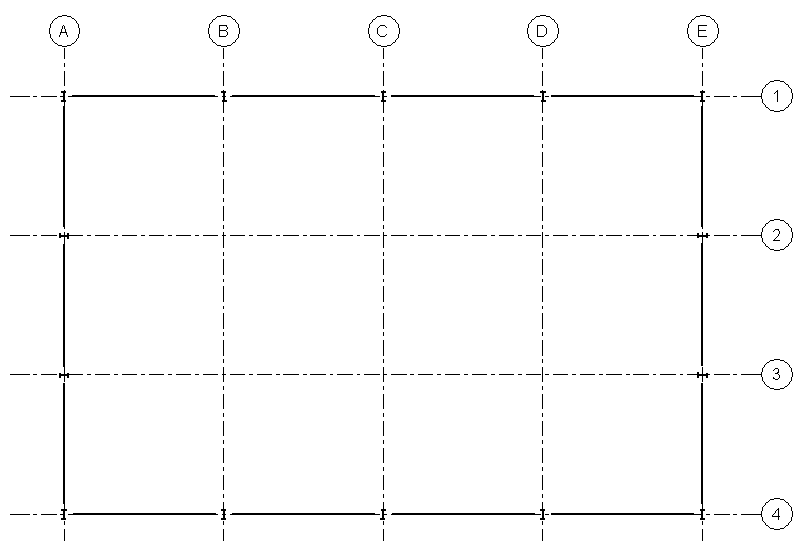

Livello 1 - Vista di pianta analitica
