In Revit un modello analitico corrisponde ad una rappresentazione 3D semplificata dell'intera descrizione tecnica del modello fisico strutturale. Il modello analitico è costituito da componenti strutturali, geometria, proprietà di materiali e carichi che insieme formano un sistema di progettazione. Viene creato automaticamente durante lo sviluppo del modello fisico e può essere esportato in applicazioni di analisi e progettazione.
Per ulteriori informazioni, vedere Collegamento con applicazioni di analisi e progettazione.

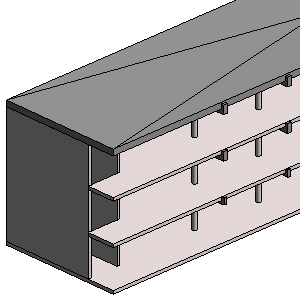

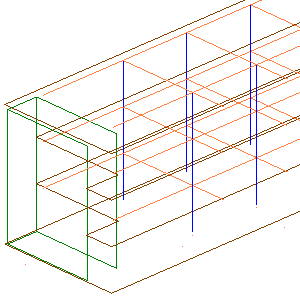

Modello fisico | Modello analitico |
---|---|
![]() |
![]() |
In Revit il modello fisico viene creato in viste che rappresentano la struttura fisica e può essere considerato come un set di disegni di produzione. Durante la creazione del modello fisico, viene contemporaneamente generato il modello analitico. In Revit il modello analitico viene gestito automaticamente.
La rappresentazione approssimativa degli elementi strutturali visualizzata nel modello fisico non corrisponde al modello analitico. Inizialmente, il modello analitico è geometricamente dipendente dal modello fisico, tuttavia può essere visualizzato come un insieme di oggetti indipendenti.
