Giunto a perno del cilindro idraulico

In questo modello è necessario determinare lo spostamento, la sollecitazione e il fattore di sicurezza di un giunto a perno spesso utilizzato in applicazioni idrauliche.

Prima di iniziare, guardare questo breve video che illustra i passaggi dell'esercitazione:

Per iniziare, scaricare l'archivio del modello facendo clic qui. Salvare il file in una cartella sul proprio computer e decomprimere il contenuto.

Apertura del modello

1. Individuare il file Pin_Joint_Setup.ach mediante l'utilità di selezione file di Windows e fare doppio clic sul file per avviare Simulation Mechanical 360.
   • Verrà richiesto di selezionare la cartella in cui posizionare i file del modello estratti. La posizione di default è la cartella in cui si trova l'archivio di file.

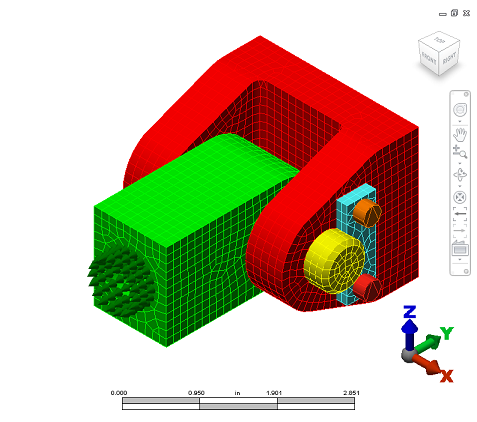

   • Fare clic su OK. Il modello viene visualizzato nell'ambiente dell'Editor FEA con le seguenti caratteristiche:



Al modello è già stata applicata la mesh ed è stato impostato con i seguenti materiali, carichi e vincoli:

• Dimensione mesh: 0,125 pollici
• Materiale: acciaio (ASTM - A36 e AISI 4130)
• Carico: forza assiale di 1.500 libbre sull'estremità dell'occhiello dell'asta (indicata dalle frecce verdi).
• Vincoli: vincoli fissi sui fori dei quattro bulloni nella parte posteriore del perno.

Analisi del modello

Ora è possibile iniziare ad analizzare il modello.

1. Fare clic su Analisi Analisi Esegui simulazione.
   • Verrà eseguita l'analisi e i risultati verranno scaricati nel computer dal cloud e visualizzati nell'ambiente Risultati.
   • Al completamento dell'analisi si riceverà una notifica via e-mail, a patto che siano state eseguite le istruzioni riportate nella sezione Impostazioni di notifica del cloud della pagina introduttiva. Questa funzionalità è utile per analisi grandi o complesse che possono essere completate mentre non ci si trova alla stazione di lavoro.

Esame dei risultati

Si inizia esaminando i risultati dello spostamento. Come si può osservare, i valori dell'intensità dello spostamento vengono visualizzati per default nell'ambiente Risultati.

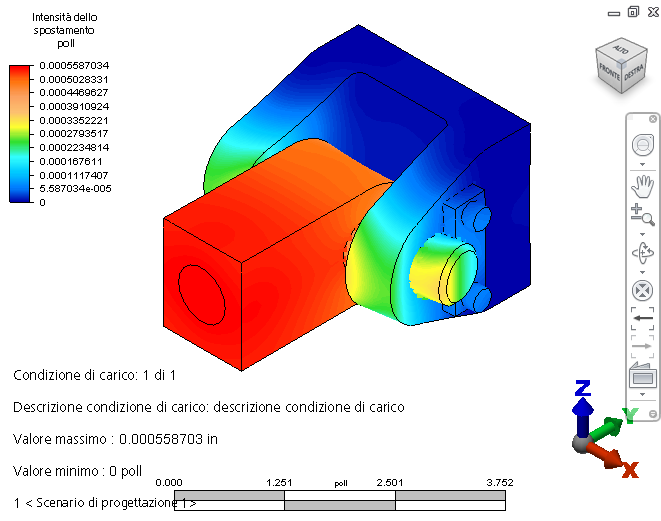

1. I risultati dello spostamento dovrebbero avere un aspetto simile al seguente:



2. Fare clic su Contorni dei risultati Sollecitazione von Mises.
3. Per individuare la sollecitazione massima, fare clic su Esamina risultati Punti di indagine Massimo.

È necessario nascondere le parti del perno e dell'occhiello dell'asta per visualizzare il punto in cui si verifica la sollecitazione massima.

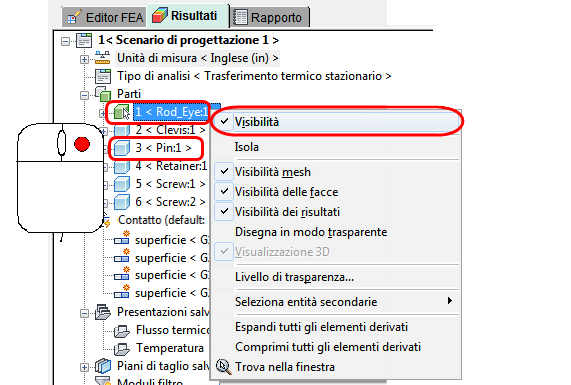

• Espandere la sezione Parti del browser, fare clic con il pulsante destro del mouse su Rod_Eye, quindi scegliere Visibilità per deselezionarlo. Fare clic con il pulsante destro del mouse sulla parte Perno e scegliere Visibilità per deselezionarlo a sua volta.

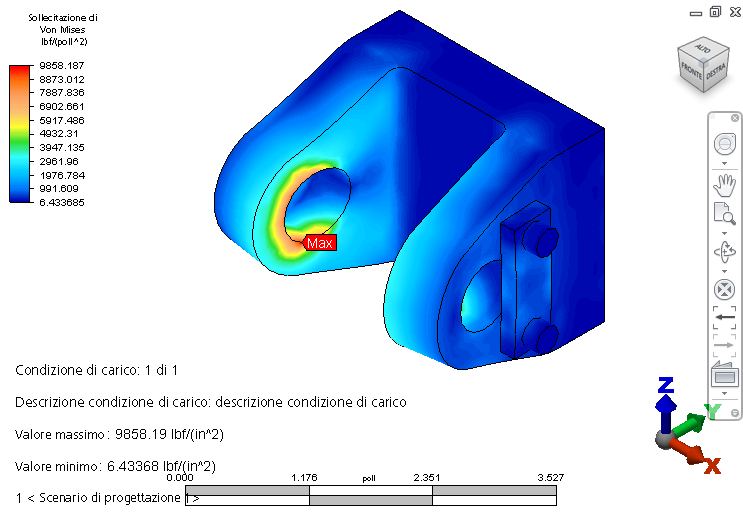

  Si dovrebbe visualizzare quanto segue:



Si osservi il fattore di sicurezza in base alla resistenza allo snervamento dell'acciaio ASTM - A36 (36.000 psi). La legenda verrà modificata al fine di rendere più chiara la vista.

1. Fare clic su Contorni dei risultati Sollecitazione Fattore di sicurezza. La sollecitazione ammissibile viene impostata automaticamente per la resistenza allo snervamento del materiale.
2. Fare clic su Contorni dei risultati Impostazioni Proprietà legenda.
3. Accedere alla scheda Impostazioni intervallo della finestra di dialogo Impostazioni di stampa.
   • Deselezionare Calcola automaticamente intervallo valori.
   • Immettere 1 nel campo Basso e 10 nel campo Alto.
   • Fare clic su OK.
     Nota: I colori dell'intervallo vengono invertiti per i risultati del fattore di sicurezza (il rosso rappresenta il valore minimo e il blu il valore massimo).
4. Fare clic su Esamina risultati Punti di indagine Massimo per disattivare il punto di indagine del risultato massimo.

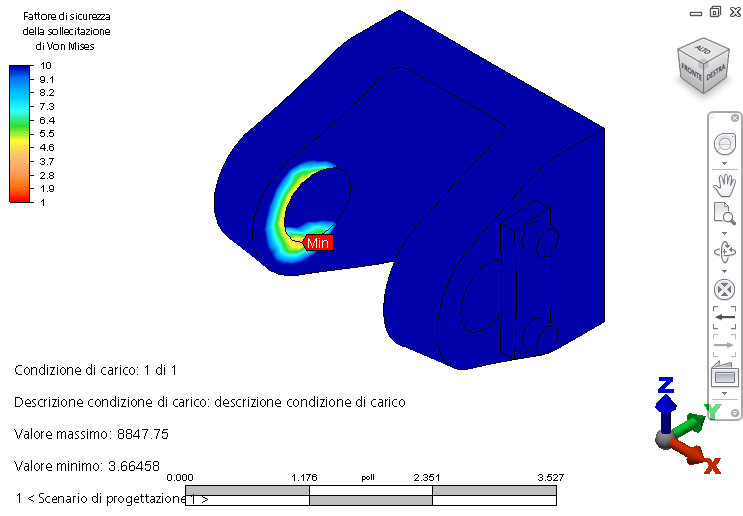

   • Fare clic su Esamina risultati Punti di indagine Minimo per contrassegnare il punto del modello con il risultato del fattore di sicurezza minimo. Si dovrebbe visualizzare quanto segue:



Fine dell'esercitazione. Questo completa il modello Giunto a perno.

Passaggi successivi

In questo esercizio, il modello è già stato impostato. Se si desidera completare i passaggi da soli per approfondire le conoscenze di analisi della sollecitazione statica lineare in Autodesk® Simulation Mechanical, fare clic qui.

Per esplorare una simulazione evento meccanico o apprendere informazioni sulle risorse di Autodesk Simulation Mechanical, fare clic qui.
