In questo modello verrà simulato il flusso attraverso una valvola idraulica. Il fluido di lavoro è l'acqua e la valvola è in posizione semi aperta. Il modello è impostato e pronto per eseguire e valutare i risultati.
Prima di iniziare, guardare questo breve video che illustra i passaggi dell'esercitazione:
Per iniziare
1. Scaricare il modello facendo clic qui. Salvare il file in una cartella sul proprio computer e decomprimere il contenuto.
2. Aprire Simulation CFD 360 facendo doppio clic sull'icona sul desktop:

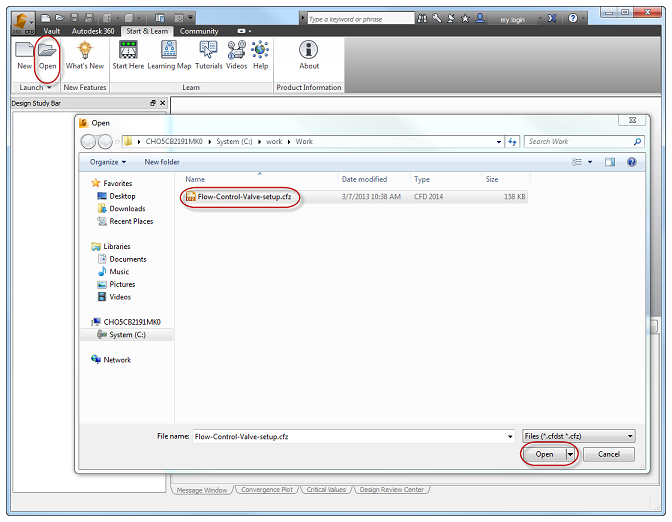

3. Per aprire il modello, fare clic su Apri nella scheda Avvia e apprendi della barra multifunzione, quindi selezionare il file CFZ e fare clic sul pulsante Apri.

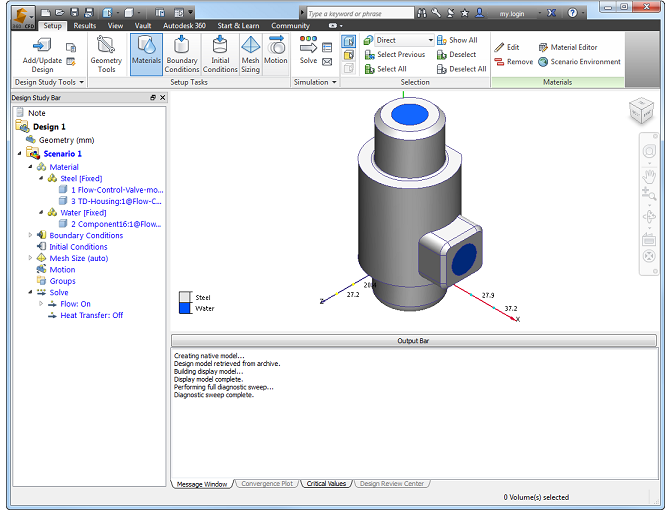

Dopo aver caricato il modello, leggere quanto segue:
Esecuzione della simulazione

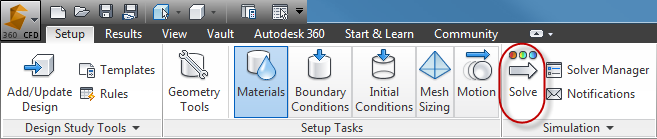

1. Fare clic su Calcola da Impostazione (scheda) > Simulazione (gruppo):

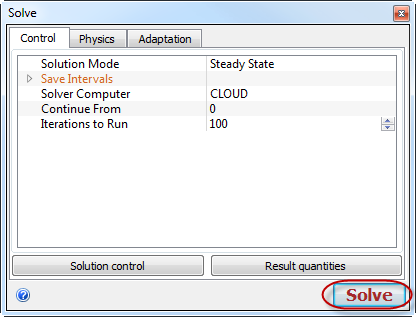

2. Fare clic su Risolvi.

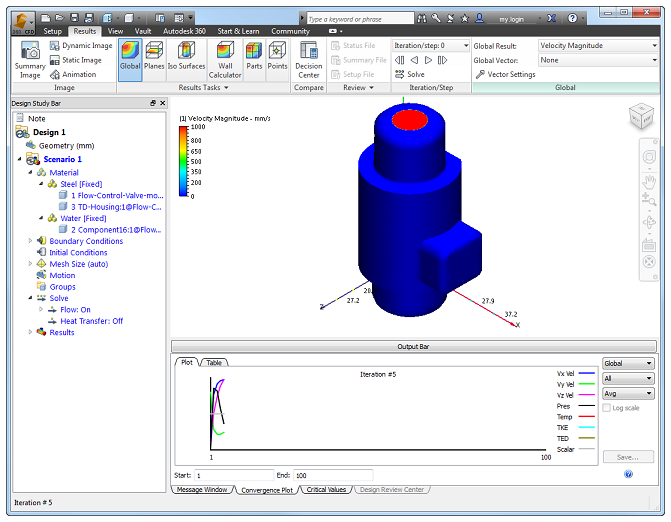

La simulazione viene avviata. L'esecuzione di questo modello dovrebbe richiedere circa 5 minuti.

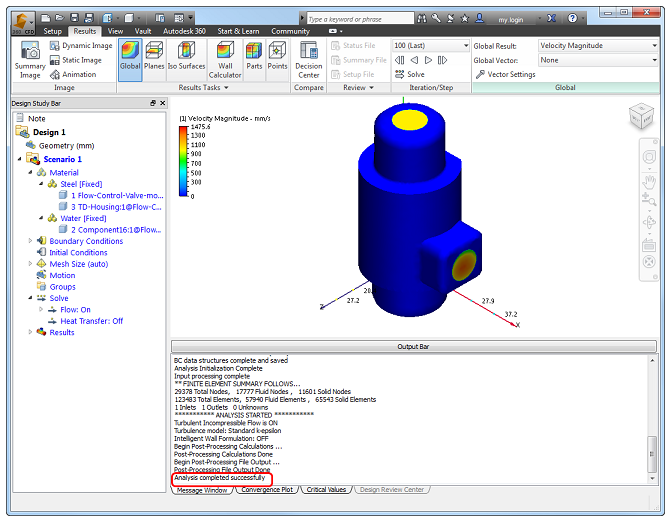

Al termine dell'operazione, verrà visualizzato il messaggio Analisi completata nella barra di output:
Visualizzazione dei risultati
Dopo aver eseguito la simulazione, è possibile visualizzare il modo in cui l'acqua defluisce attraverso la valvola.

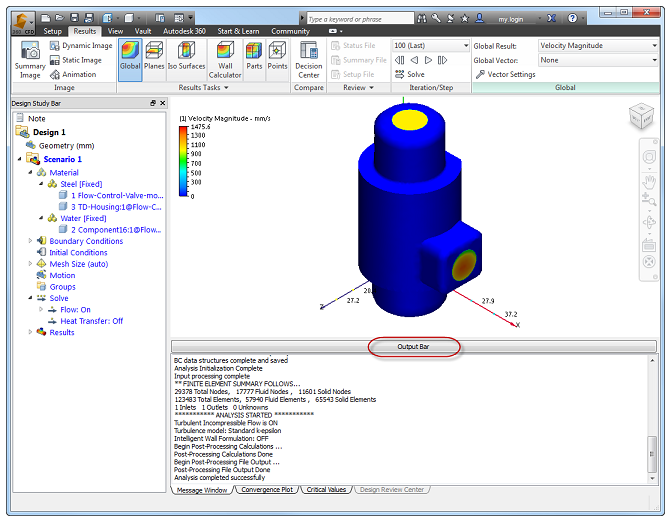

1. Espandere l'area di lavoro facendo clic sul pulsante Barra di output.

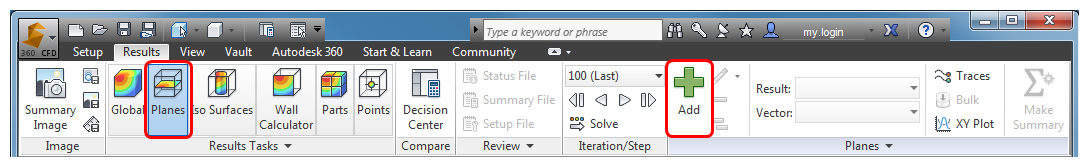

2. Per creare un piano di risultati, fare clic su Piani e selezionare Aggiungi.

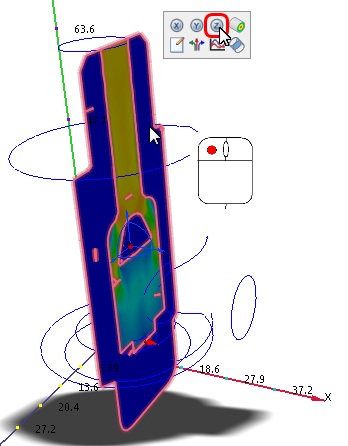

3. Per riorientare il piano, fare clic su di esso, quindi selezionare Z.
4. Per ruotare il modello, fare clic su Fronte nel ViewCube.

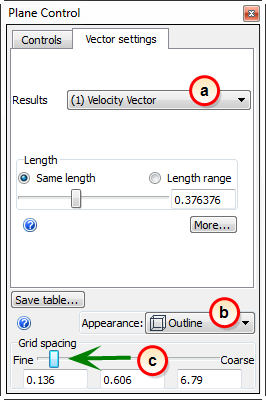

5. Fare clic sulla piccola freccia accanto a Modifica e selezionare Impostazioni vettore.

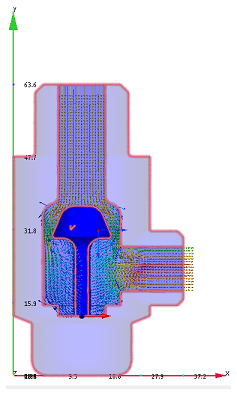

6. Per abilitare i vettori e renderli eccellenti:
- a. Selezionare Vettore di velocità dal menu Risultati.
- b. Selezionare Contorno dal menu Aspetto.
- c. Trascinare il dispositivo di scorrimento Spaziatura griglia verso sinistra.
7. Per ombreggiare le parti solide:

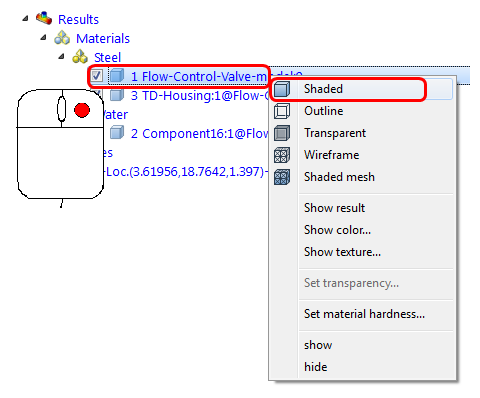

- Dalla Barra Studio di progettazione (sezione Risultati), fare clic con il pulsante destro del mouse sulla parte Valvola di controllo flusso, quindi fare clic su Ombreggiato.

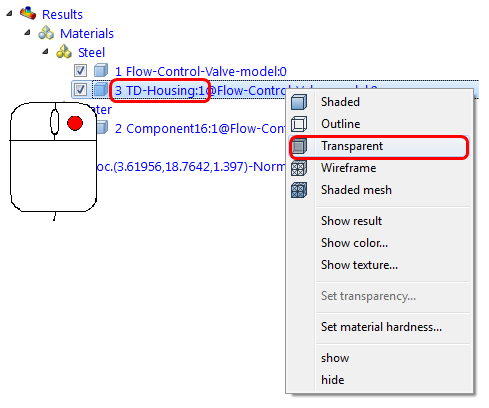

- Fare clic con il pulsante destro del mouse sulla parte TD-Housing e scegliere Trasparente.
- Fare clic nuovamente con il pulsante destro del mouse sulla parte TD-Housing e scegliere Imposta trasparenza. Trascinare il dispositivo di scorrimento verso destra (una percentuale di 85% dovrebbe essere sufficiente).
Fine dell'esercitazione. In pochi minuti, è stata eseguita la simulazione di un flusso 3D piuttosto complesso ed è stata creata una vista eccellente e utile.
Passaggi successivi
In questo esercizio, il modello è già stato impostato. Se si desidera completare i passaggi da soli per approfondire le conoscenze di simulazione delle valvole in Autodesk® Simulation CFD, fare clic qui.
Per esplorare ulteriori tipi di modello o ricevere informazioni sulle risorse di Autodesk® Simulation CFD, fare clic qui.
