Prima di eseguire un'analisi di Autodesk Simulation CFD, la geometria viene suddivisa in piccoli pezzi denominati elementi. L'angolo di ciascun elemento è un nodo. Il calcolo viene eseguito in corrispondenza dei nodi. Questi elementi e nodi costituiscono la mesh.

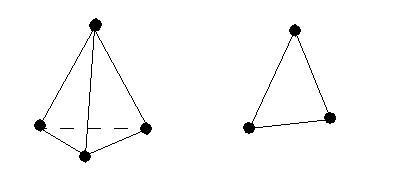

Nei modelli tridimensionali, la maggior parte degli elementi sono tetraedrici: un elemento a quattro lati a faccia triangolare. Nei modelli bidimensionali, la maggior parte degli elementi sono triangoli:
Terminology
Solution accuracy depends on a good mesh, and Autodesk Simulation CFD automates much of the mesh creation process to help you create a good mesh for your simulation.
- Automatic Mesh Sizing: A comprehensive topological interrogation of the analysis geometry to determine the mesh size and distribution on every model entity.
- Adaptive Meshing: A technique to progressively improve the mesh definition based on solution results.
- Extrusion Meshing: A way to mesh parts that have a uniform-cross section with multiple layers of wedge (prism) elements.
- Manual Mesh Sizing: User-defined meshing.
- Mesh Enhancement: Automatically add element layers along all fluid-wall and fluid-solid interfaces.
- Geometric Changes: How the mesh distribution is transferred across design iterations.
- Element Descriptions: Technical overview of the available element types.
- Multi-Threaded Meshing: A way to improve meshing performance.
