In questo passaggio, verranno assegnate le due condizioni al contorno di immissione dell'aria per lo scenario Summer. In pratica, durante i mesi estivi, l'idea è di mantenere un ambiente confortevole immettendo aria fresca nella sala esposizioni.

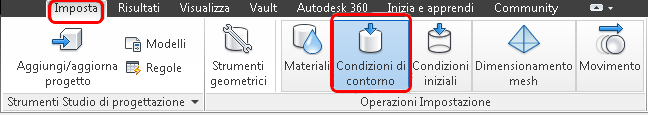

1. Nella scheda Imposta, fare clic su Condizioni al contorno.

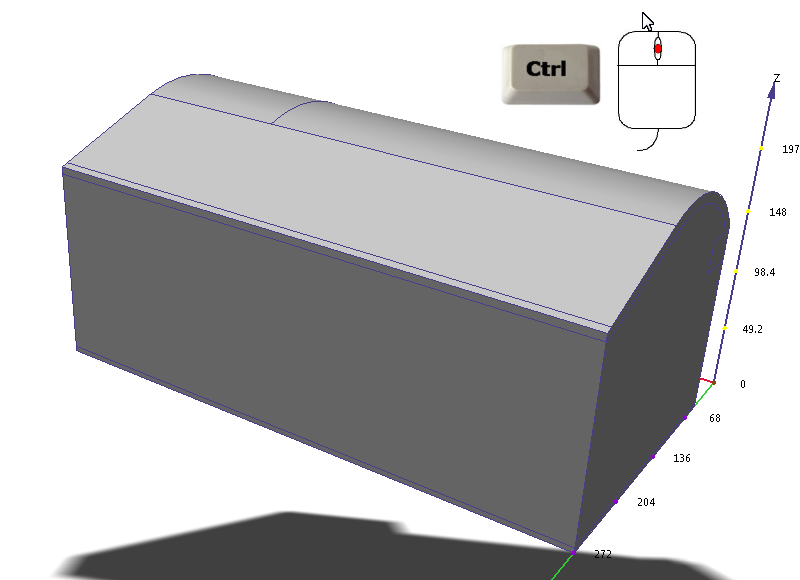

2. Accertarsi che tutte le parti siano visibili tenendo premuto CTRL e facendo clic con il pulsante centrale del mouse in un punto esterno al modello.

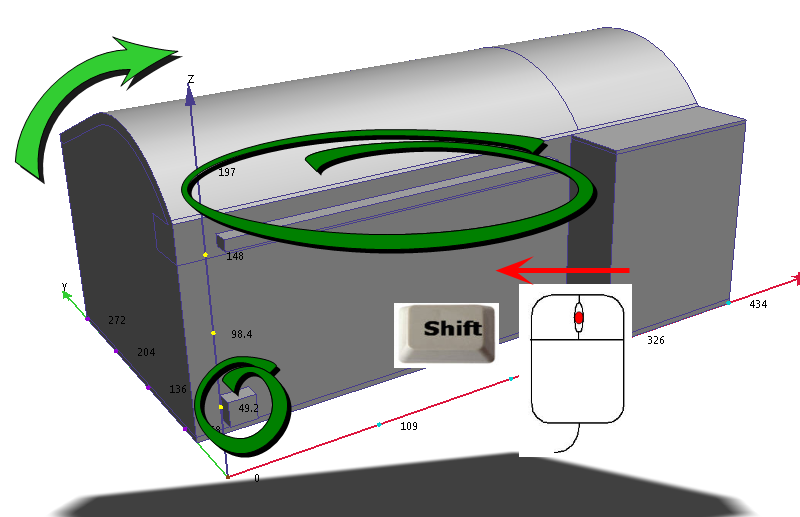

3. Ruotare il modello in modo che l'immissione e l'emissione dell'aria siano visibili.
Tenere premuto MAIUSC e fare clic con il pulsante centrale del mouse; quindi spostare il mouse. Le superfici di alimentazione e ritorno dell'aria devono essere visibili, come mostrato:

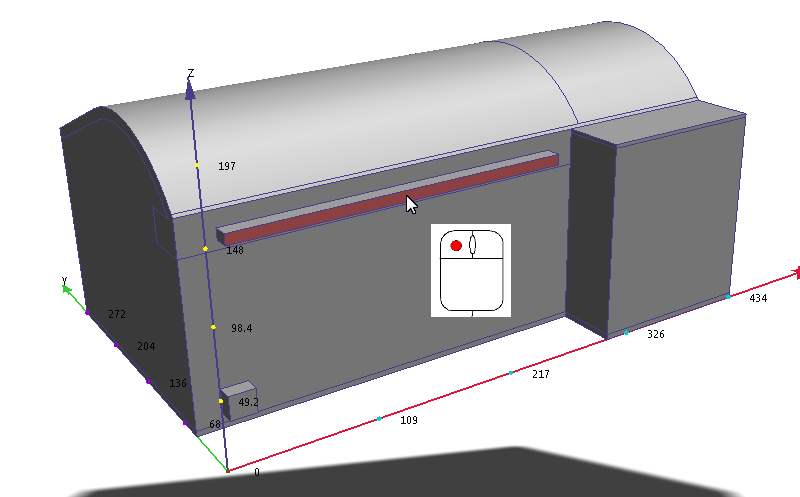

4. Fare clic sulla superficie di alimentazione.
5. Nel gruppo contestuale Condizioni al contorno, fare clic su Modifica:

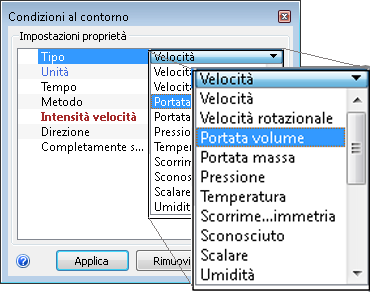

6. Nella riga Tipo, selezionare Portata volume.

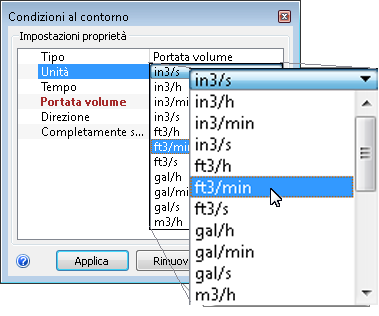

7. Nella riga Unità, selezionare ft3/min.
8. Nella riga Portata volume, immettere 550.
9. Fare clic su Applica.

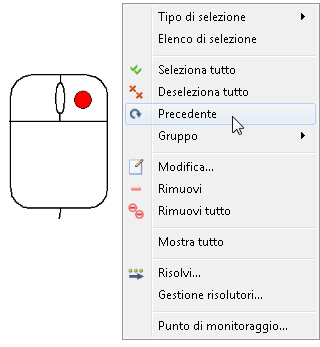

10. Fare clic con il pulsante destro del mouse all'esterno del modello e scegliere Precedente.

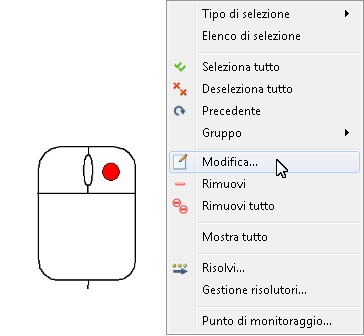

11. Fare clic con il pulsante destro del mouse vicino al modello e scegliere Modifica...

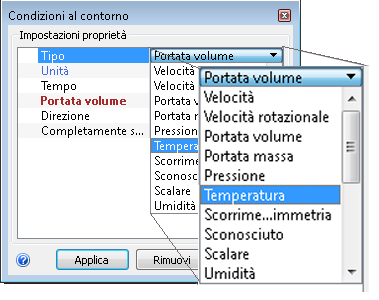

12. Nella riga Tipo, selezionare Temperatura.

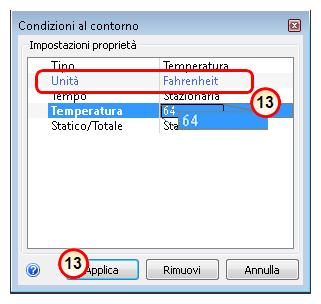

13. Verificare l'opzione Unitàsia impostata su Fahrenheit. Nella riga Temperatura, immettere 64.
14. Fare clic su Applica.
Il risultato che si dovrebbe ottenere.

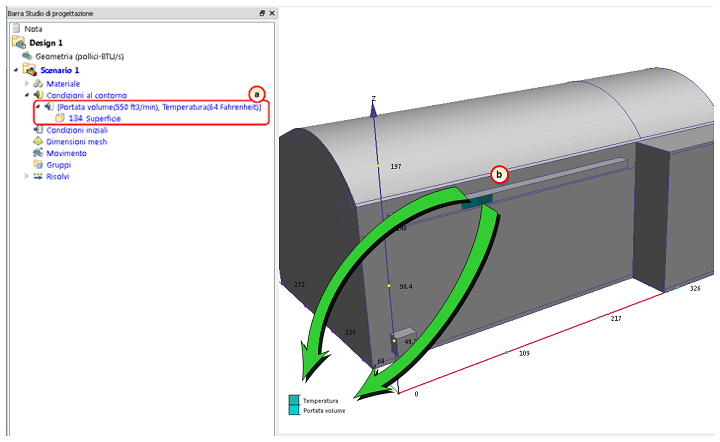

15. Per verificare che le due condizioni al contorno sono assegnate correttamente all'immissione dell'aria, controllare la barra Studio di progettazione e le strisce colorate sulla superficie di alimentazione:
- a. Nella barra Studio di progettazione, confermare i valori di entrambe le condizioni della superficie di alimentazione. Potrebbe essere necessario trascinare il bordo destro della barra Studio di progettazione per visualizzare entrambe le condizioni.
- b. Le due strisce sulla superficie di ingresso devono corrispondere ai tipi di condizioni al contorno nella legenda.
