In questo modello sono presenti due regioni del fluido distinte. Una viene creata automaticamente all'apertura del modello in Autodesk Simulation CFD, in quanto racchiusa dal rivestimento, dalla ventola di entrata e dal pozzetto.
L'altra non è completamente limitata, quindi sarà necessario utilizzare lo strumento geometria Riempimento area vuota per creare il volume del fluido interno. Questa operazione viene eseguita mediante la creazione di una superficie sull'apertura in modo da comprendere interamente il volume di portata. Quindi, sarà possibile completare la creazione del volume interno.
Fare clic qui per eventuali domande sull'applicazione delle impostazioni

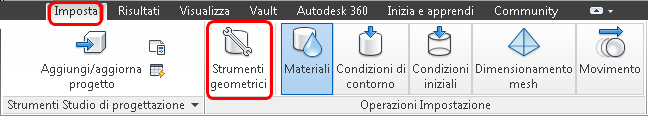

Nella scheda Imposta, fare clic su Strumenti di geometria.
Nella finestra di dialogo Strumenti di geometria, selezionare la scheda Riempimento area vuota.

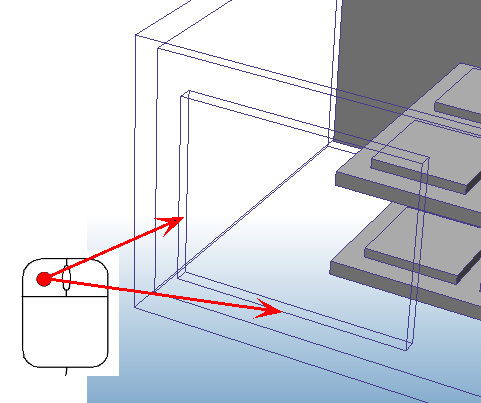

Selezionare due spigoli della presa che condividono un vertice
Fare clic sul pulsante Crea superficie.
Fare clic sul pulsante Riempimento area vuota per completare il volume.
Il risultato è un volume delimitato dal pozzetto e dalla superficie di uscita.
Ulteriori informazioni sullo strumento geometria Riempimento area vuota
