Aprire l'assieme manifold nel sistema CAD dalla cartella appropriata. Il percorso della cartella varia a seconda del sistema operativo in uso:
Windows 7:
ProgramData\Autodesk\Simulation CFD 2014\Tutorials\ CAD \manifold
o
ProgramData\Autodesk\Simulation CFD 360 2014\Tutorials\ CAD \manifold
La cartella ProgramData è nascosta per default. Come visualizzarla in Windows® 7:
- Aprire una finestra di Esplora risorse di Windows (menu Start > Computer).
- Nell'angolo superiore sinistro, fare clic su Organizza > Opzioni cartella e ricerca.
- Fare clic sulla scheda Visualizzazione.
- Selezionare l'opzione Visualizza cartelle, file e unità nascosti.
- Fare clic su OK.
In caso di domande, contattare l'amministratore di sistema.
Windows XP:
Documents and Settings\All Users\Application Data\Autodesk\Simulation CFD 2014\Tutorials\ CAD \manifold
o
Documents and Settings\All Users\Application Data\Autodesk\Simulation CFD 2014 360\Tutorials\ CAD \manifold
Nota CAD indica uno dei seguenti sistemi CAD:
- Autodesk® Inventor
- Autodesk® Inventor Fusion
- UGNX (il modello è una parte in UGNX)
- PTC Creo (o Pro/Engineer) con la configurazione di avvio Granite
- SolidWorks

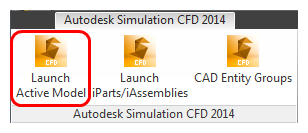

Come eseguire l'avvio da un sistema CAD
Se si esegue l'avvio da Autodesk® Inventor, PTC Creo (o Pro/Engineer) o SolidWorks, selezionare l'opzione che consente di aprire il modello attivo.

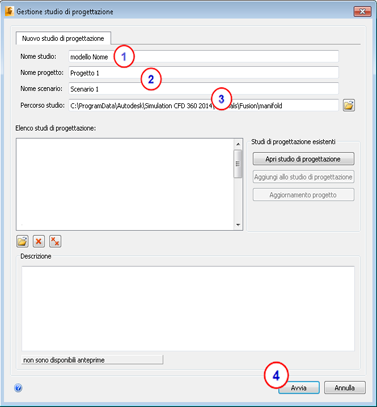

Come creare un nuovo studio di progettazione in Gestione studio di progettazione:
- Specificare un nome nel campo Nome studio di progettazione. Il nome di default è il nome della parte o dell'assieme di primo livello.
- Se si desidera, è possibile modificare il nome del progetto e dello scenario.
- Questo studio si trova nello stesso percorso del modello CAD.
- Fare clic su Avvia.
Viene avviato Autodesk Simulation CFD e viene creato lo studio di progettazione.
Se viene visualizzata la finestra di dialogo Strumenti di geometria, chiuderla prima di procedere al passaggio successivo.
