Fare clic sulla scheda Risultati.
Valuteremo la distribuzione del flusso attraverso il rubinetto in questo e nei due passaggi seguenti. Utilizzeremo piani di taglio, vettori e tracce della particella per comprendere il flusso.

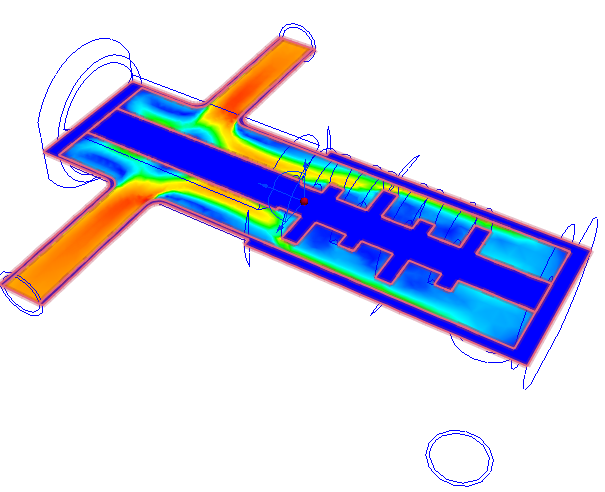

Nella scheda Risultati, fare clic su Piani:
Per creare un piano, nel gruppo contestuale Piani, fare clic su Aggiungi:
Per orientare il piano, fare clic su di esso, quindi fare clic su questa icona nella barra degli strumenti contestuale:
Y
Per spostare il piano, trascinare l'asse della triade perpendicolare al piano.

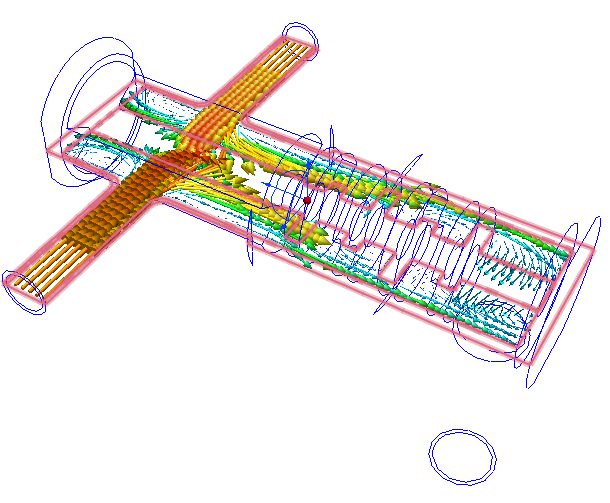

Per visualizzare i vettori, selezionare Vettore di velocità dal menu Vettore nel gruppo contestuale Piani:
Per regolare la spaziatura del vettore:
- Fare clic su Modifica nel gruppo contestuale Piani.
- Nella finestra di dialogo Controllo piano, trascinare il dispositivo di scorrimento Spaziatura griglia verso Fine, che si trova vicino alla parte inferiore della finestra di dialogo.
Per visualizzare i vettori con lunghezze variabili (in scala con Velocità):
- Fare clic sulla scheda Impostazioni vettore.
- Nel gruppo Lunghezza, selezionare Intervallo lunghezza.
- Trascinare i dispositivi di scorrimento Min e Max verso destra.
Per nascondere i contorni, fare clic con il pulsante destro del mouse sul piano e selezionare Contorno.
