Visualizzazione delle tracce della particella

In questo passaggio, verranno esaminati i risultati della velocità utilizzando le tracce della particella.

Le tracce della particella mostrano la traiettoria del fluido mentre passa attorno alle ostruzioni solide. È possibile utilizzarle per comprendere il percorso del flusso, la circolazione e le regioni di turbolenza.

Nota: In questo passaggio, si lavorerà vicino al modello utilizzando i controlli del menu contestuale. Questi controlli integrano quelli del gruppo contestuale Piani.

Per nascondere i vettori, fare clic con il pulsante destro del mouse sul piano e selezionare Vettore. Selezionare Nessuno.

Fare clic con il pulsante destro del mouse sul piano e selezionare Ombreggiato. In questo modo è possibile vedere il piano attivo quando si creano le tracce.

Fare clic con il pulsante destro del mouse sul piano, quindi fare clic su Tracce...

Fare clic su Aggiungi punti, quindi fare clic su più punti sul piano.

Nota: Questi sono i "punti di definizione" per la traccia. Una traccia attraverserà ciascun punto selezionato a monte e a valle del piano di taglio.

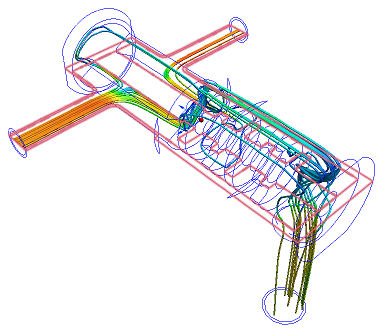

Fare clic su Aggiungi gruppo traccia per visualizzare le tracce.

Fare clic con il pulsante destro del mouse sul piano e selezionare Contorno.

Seguire questa procedura per eliminare le tracce:

Fare clic con il pulsante destro del mouse sul piano, quindi scegliere Tracce.
Fare clic su Elenco tracce, quindi fare clic su Elimina tutto.
