In questo passaggio, verranno utilizzati dei piani di riepilogo e la sezione Valori critici del Centro decisioni per valutare la caduta di pressione in corrispondenza dell'ingresso, della strozzatura e dell'uscita dell'ugello.

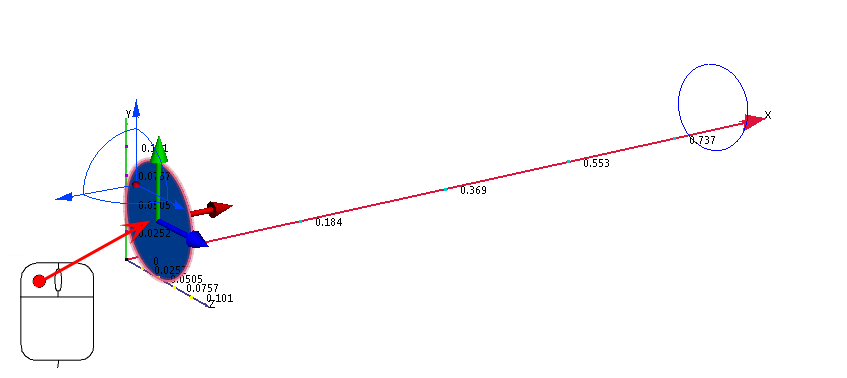

Fare clic sul piano, quindi fare clic sull'icona Allineamento della superficie. Selezionare la superficie di ingresso.
Per creare un piano, nel gruppo contestuale Piani, fare clic su Aggiungi:

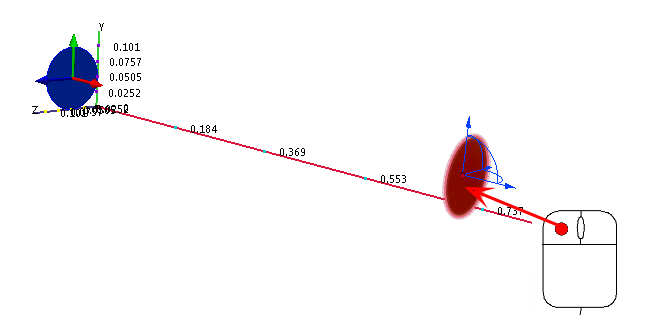

Fare clic sul piano, quindi fare clic sull'icona Allineamento della superficie. Selezionare la superficie di uscita.
Per creare un piano, nel gruppo contestuale Piani, fare clic su Aggiungi:

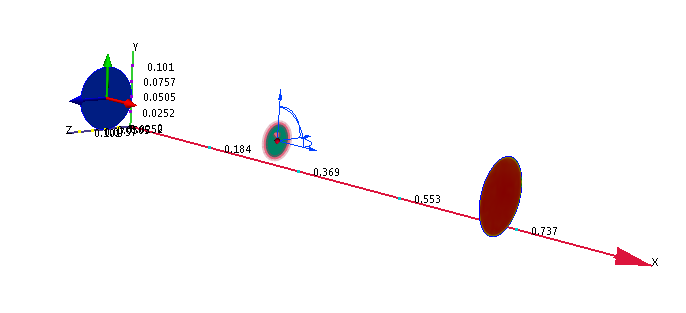

Per orientare il piano, fare clic su di esso, quindi fare clic su questa icona nella barra degli strumenti contestuale:

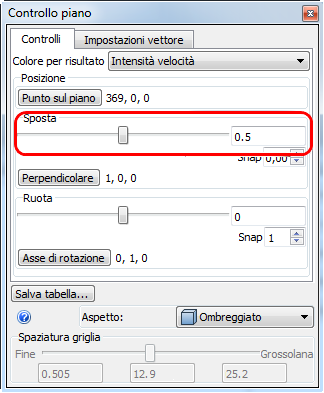

XFare clic con il pulsante destro del mouse sul piano, quindi selezionare Modifica. Accertarsi che il piano sia a 0,5.

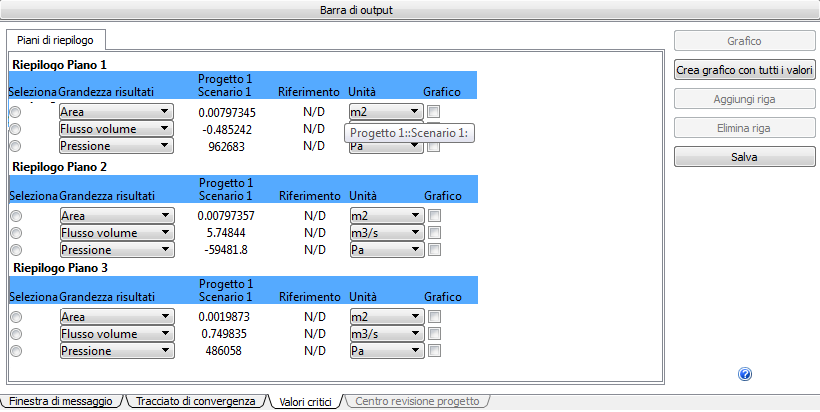

Trasformare i tre piani dei risultati in piani di riepilogo selezionando la casella Riepilogo per ciascuno:
Nota Se questa finestra di dialogo non viene visualizzata, nella barra degli strumenti Accesso rapido, fare clic su Elenco di selezione:
Per iniziare a confrontare i risultati, nella barra degli strumenti Accesso rapido, fare clic su Centro decisioni:

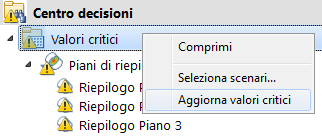

Nel Centro decisioni, fare clic con il pulsante destro del mouse su Valori critici, quindi scegliere Aggiorna valori critici.
