Nella scheda Imposta, fare clic su Risolvi:
Fare clic qui per eventuali domande sull'applicazione delle impostazioni
Fare clic sulla scheda Proprietà fisiche.
Flusso = On
Fare clic sulla scheda Controllo.
Iterazioni da eseguire = 100
Fare clic sulla scheda Adattamento.
Abilita adattamento = On.
Cicli da eseguire = 3.
Salva cicli = On.
Fare clic su Risolvi per avviare l'analisi.
La simulazione eseguirà un totale di quattro cicli:
- Nel primo ciclo, la simulazione viene eseguita con la mesh definita con Ridimensionamento automatico.
- Al termine, lo scenario viene rinominato "Scenario 1 - Mesh 1" e clonato. Il nuovo scenario viene denominato "Scenario 1".
- La mesh dello Scenario 1 viene rifinita in base al campo dei risultati e vengono eseguite altre 100 iterazioni.
- Il processo viene ripetuto altre tre volte.

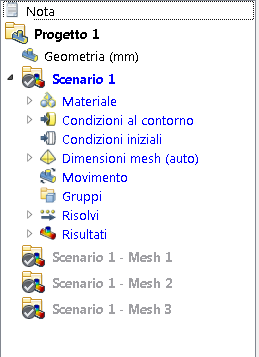

Al termine dello studio di progettazione, Scenario 1 conterrà la mesh finale. Scenario 1 - Mesh 1, Scenario 1 - Mesh 2 e Scenario 1 - Mesh 3 contengono le mesh intermedie. La barra Studio di progettazione dovrebbe avere il seguente aspetto:
