Le condizioni al contorno per lo studio di progettazione verranno assegnate automaticamente utilizzando le regole create in questo passaggio.
In questo esempio, le condizioni al contorno potrebbero essere state applicate facilmente con il modello. Tuttavia, per i modelli che contengono più istanze della stessa condizione, ad esempio studi di apparecchiature elettroniche, una regola può essere molto più efficiente poiché consente di automatizzare l'applicazione dell'impostazione in base alla regola.
Espandere il gruppo Avvia, quindi selezionare Regole.
Fare clic su ***Fare clic per creare una regola***

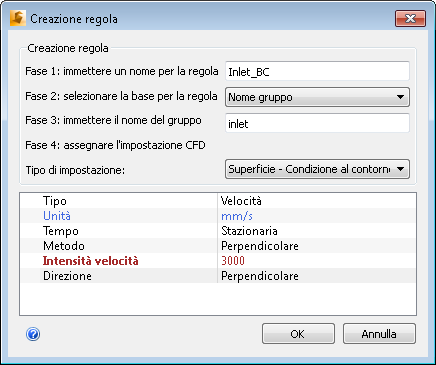

Passaggio 1: specificare il nome della regola ("Inlet_BC")
Passaggio 2: impostare la base per la regola in Nome gruppo
Passaggio 3: specificare "inlet" come nome del gruppo
Passaggio 4: selezionare Superficie - Condizione al contorno come Tipo di impostazione
Tipo = Velocità
Unità = mm/s
Intensità velocità = 3000
Fare clic su OK.
Fare clic su ***Fare clic per creare una regola***

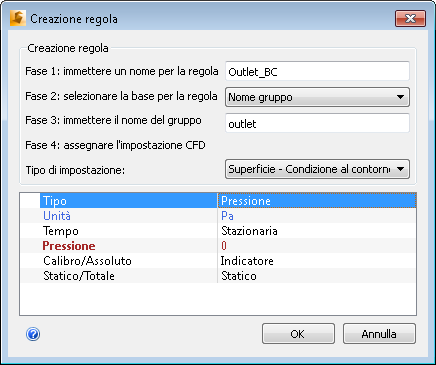

Passaggio 1: specificare il nome della regola ("Outlet_BC")
Passaggio 2: impostare la base per la regola in Nome gruppo
Passaggio 3: specificare "outlet" come nome del gruppo
Passaggio 4: selezionare Superficie - Condizione al contorno come Tipo di impostazione
Tipo = Pressione
Unità = Pa; Pressione = 0
Fare clic su OK.

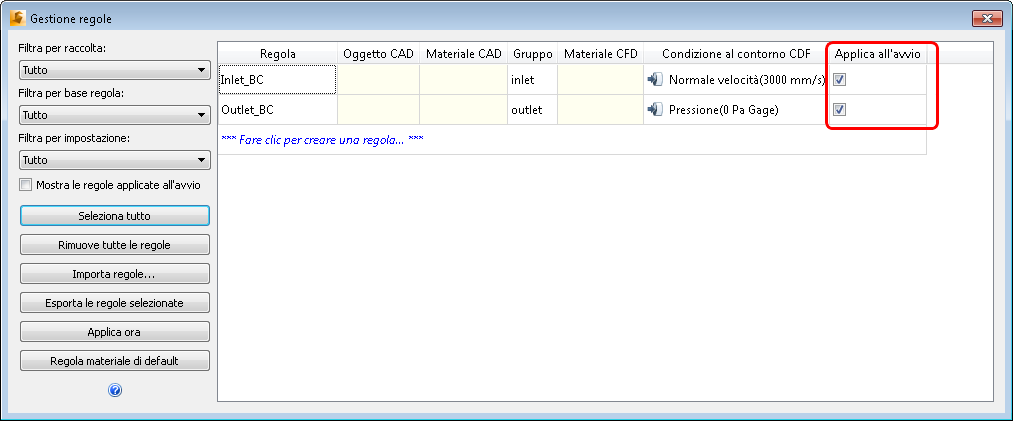

Selezionare la casella Applica all'avvio per entrambe le regole.
Chiudere la finestra di dialogo Gestione regole.
Chiudere Autodesk Simulation CFD.
