In questo passaggio, verrà assegnata la distribuzione della mesh utilizzando Ridimensionamento automatico mesh. Procederemo quindi a rifinire la mesh sul canale del flusso e sulla valvola a fungo. Questo permette di assicurarsi che la mesh sia adeguata per un'analisi del movimento.
Fare clic qui per eventuali domande sull'applicazione delle impostazioni
Applicare il ridimensionamento automatico delle mesh in UNO dei modi seguenti:
- Fare clic con il pulsante sinistro e fare clic su Autodimensiona nella barra degli strumenti contestuale:
- Fare clic su Autodimensiona nel gruppo contestuale Ridimensionamento automatico:

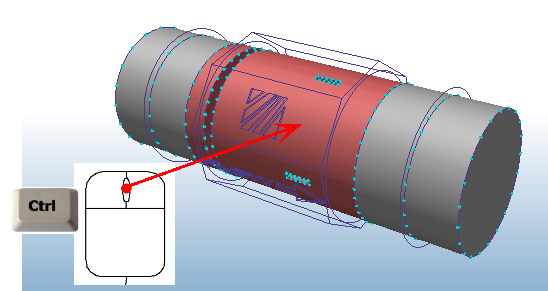

Nascondere la parete della condotta.

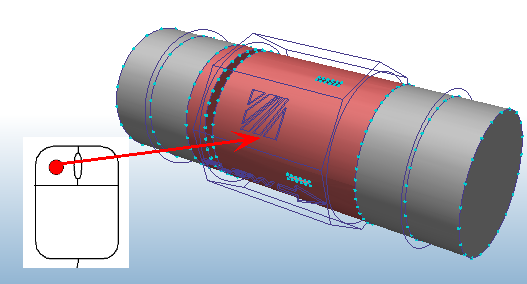

Selezionare il volume del flusso.
Nascondere il volume del flusso.

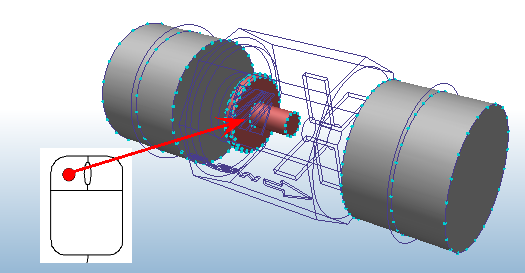

Selezionare il dispositivo a fungo.
Per modificare il dimensionamento della mesh, effettuare UNA delle seguenti operazioni:
- Fare clic sul pulsante Modifica nella barra degli strumenti contestuale:
- Fare clic su Modifica nel gruppo contestuale Ridimensionamento automatico:

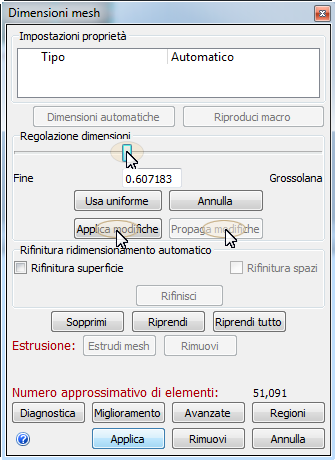

Spostare il dispositivo di scorrimento Regolazione dimensioni a circa 0,6.
Fare clic su Applica modifiche.
Fare clic su Propaga modifiche.
