La temperatura esterna per il nostro giorno di progetto estivo è eccessiva e le condizioni esterne verranno modellate con un valore U applicato (noto anche come condizione di convezione coefficiente di film). Poiché questo scenario simula un giorno di progetto, si utilizzerà un valore che simula il movimento dell'aria solo per convezione naturale e un'elevata temperatura all'esterno della sala delle esposizioni. (Fondamentalmente, fa caldo e non c'è ombra.)

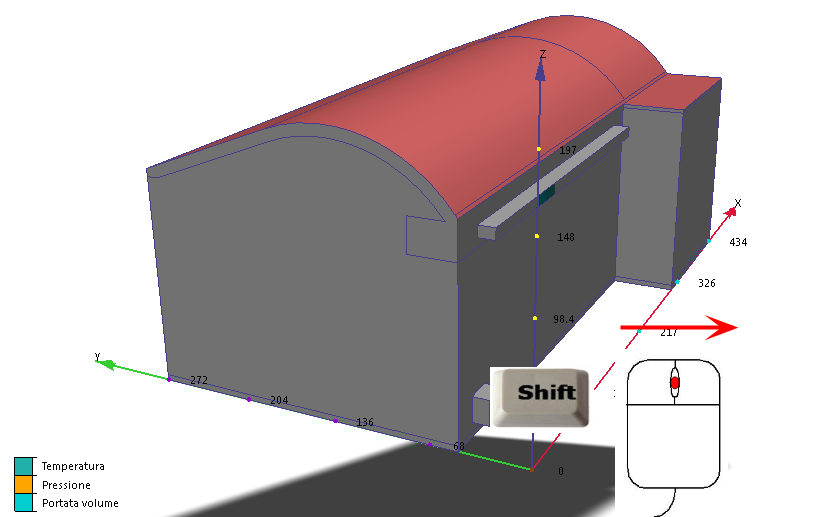

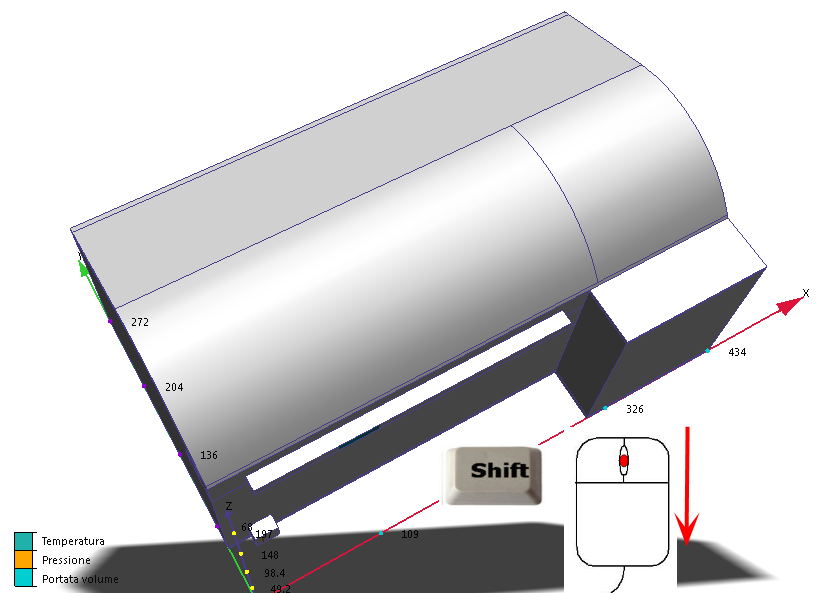

1. Ruotare il modello in modo da visualizzare le superfici del tetto.
(Per ruotare, tenere premuto il tasto MAIUSC, premere il pulsante centrale del mouse e spostare il mouse.)

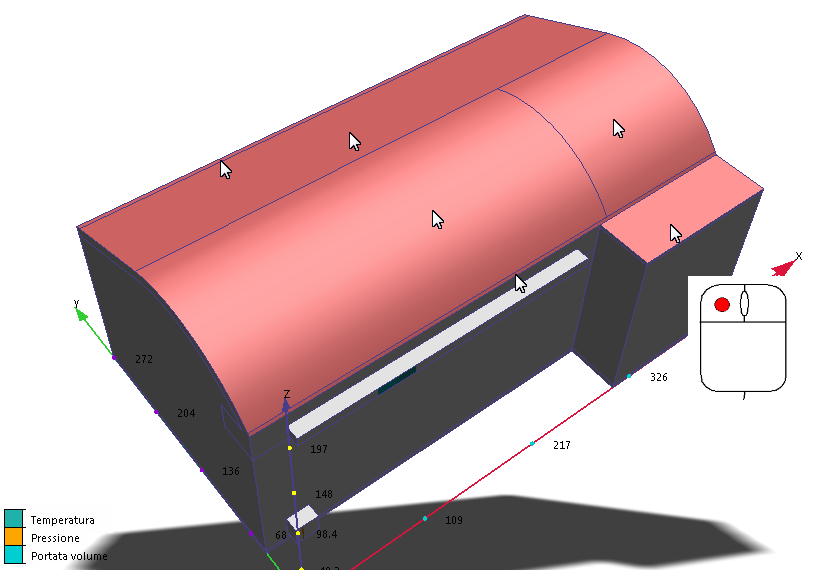

2. Selezionare le sei superfici del tetto.

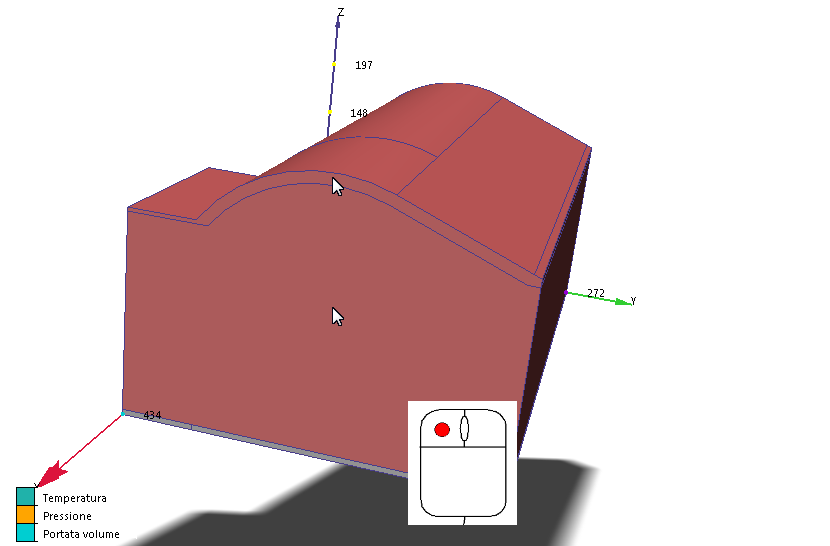

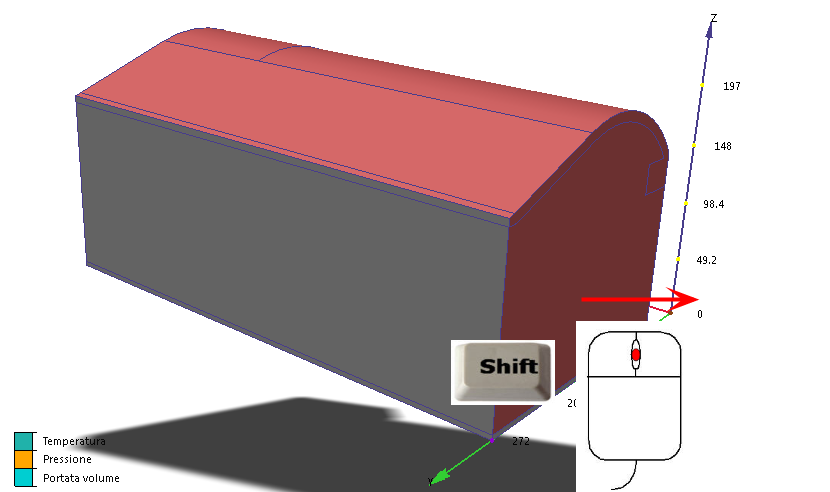

3. Ruotare il modello in modo da visualizzare le superfici sul lato sinistro.
4. Selezionare le due superfici su questo lato.

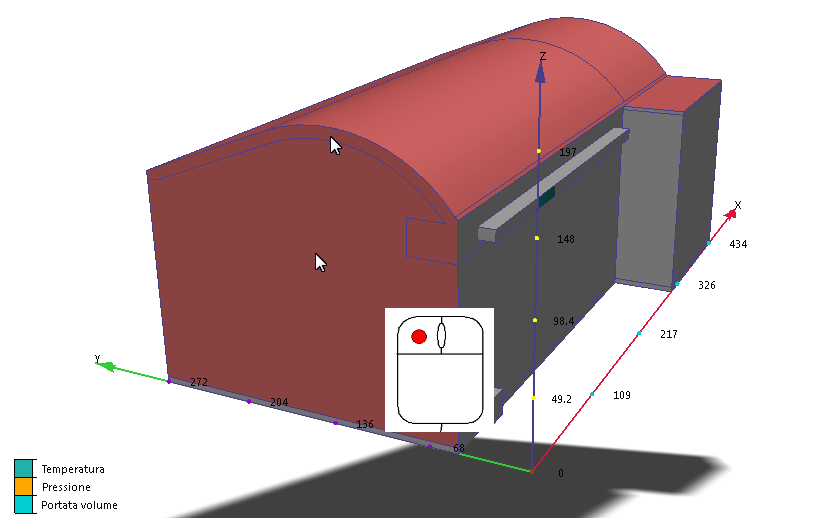

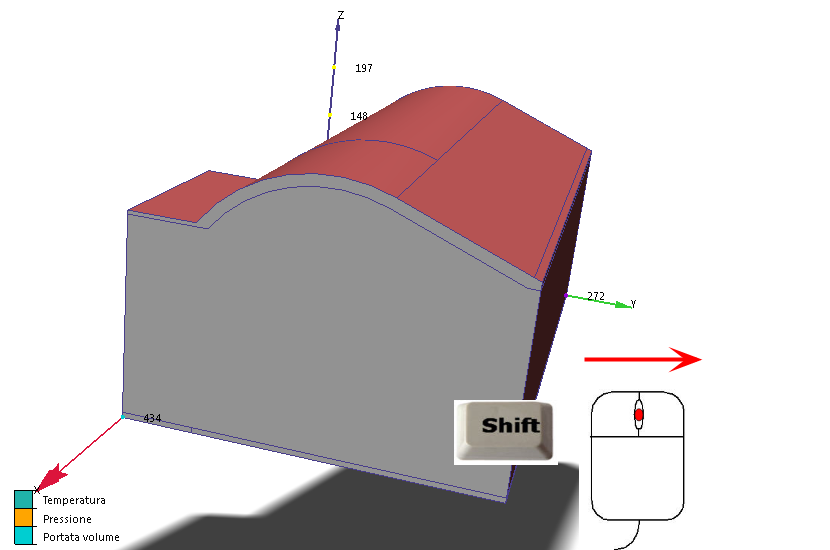

5. Ruotare il modello in modo da visualizzare le superfici sul lato anteriore (opposto a supply and return) dell'area di ingresso.
6. Selezionare le due superfici su questo lato.

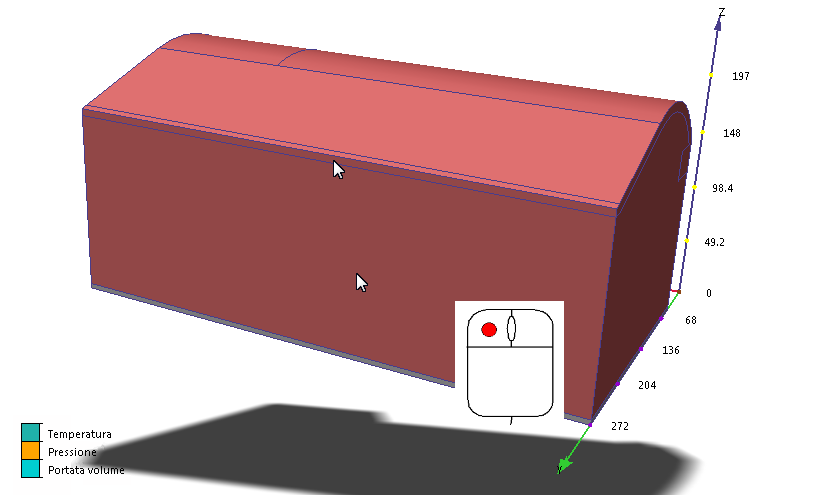

7. Ruotare il modello in modo da visualizzare le superfici sull'altro lato di piccole dimensioni.
8. Selezionare le due superfici finali.
Perché non è stata selezionata la parete con supply and return? Si tratta di una parete interna condivisa con un altro locale che si trova all'incirca alla stessa temperatura della sala esposizioni. Se questa fosse stata una parete esterna, sarebbe stato necessario applicare anche il coefficiente di film.

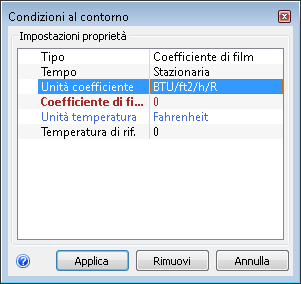

9. Fare clic su Modifica dal gruppo contestuale Condizioni al contorno:

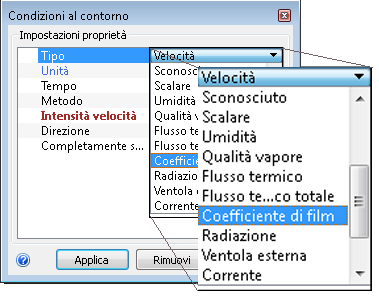

10. Nella riga Tipo, selezionare Coefficiente di film.
11. Nella riga Unità, accertarsi di selezionare Btu/ft2/hr/R.

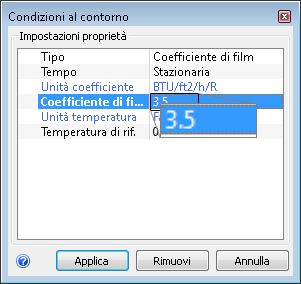

12. Nella riga Coefficiente di film, immettere 3.5.

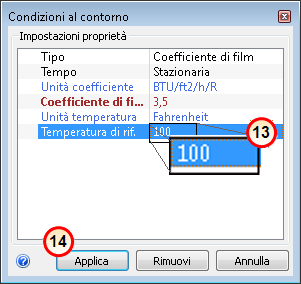

13. Nella riga Temperatura di rif., immettere 100.
14. Fare clic su Applica.
Il risultato che si dovrebbe ottenere.

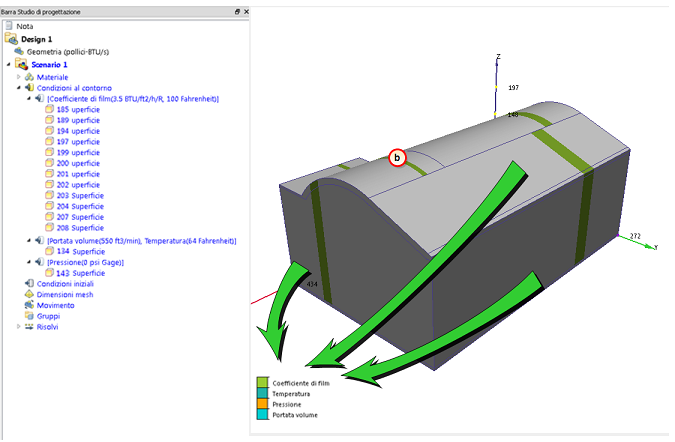

15. Per verificare che la condizione al contorno del coefficiente di film sia applicata correttamente alle superfici esterne, controllare la barra Studio di progettazione e la striscia colorata sulle superfici:
- a. Nella barra Studio di progettazione, la condizione Coefficiente di film deve essere elencata con valori di 3.5 BTU/ft2/hr/R and 100 Fahrenheit.
- b. Sulle superfici esterne deve essere presente una striscia colorata corrispondente alla legenda.
