選択と変換

Alias で項目の選択や変換を行う方法は、Rhino とは異なります。変換ツール(Move、Rotate、Scale、Nonp-Scale)はすべてのエンティティの種類(オブジェクトおよびカーブ、サーフェス、CV、エディットポイント、テンプレートなどのオブジェクトコンポーネント)に共通ですが、選択ツールは種類ごとに異なります。

変換を異なるエンティティの種類に適用する処理では、最初に選択モードに入ります。したがって、CV(Rhino の Control Point と類似)を移動するには、Pick Point Types CV の次に Transform Move を選択します。CV の選択は Move ツールの選択の前に行うこともできますが、Shift キーを押すことで後で編集することもできます。この操作を行うと、変換ツールは一時的に停止されます。

任意の選択や変換モードでは、マウスの左ボタンを使用してオブジェクトまたはコンポーネントを選択すると、選択項目に対してオブジェクトを追加または削除できます。マウスの右ボタンでは、選択項目からオブジェクトが削除されます。マウスの中ボタンでは、新しい選択が開始されます(ヒント: 選択モードで何もないところをマウスの中ボタンで押すと、すべての選択を確実に解除できます。これは、Pick Nothing ツールを使用するのと同様です)。これら 3 つの選択モードは、Preferences Selection オプションを使用して、いずれかのマウスボタンに割り当てることができます。

グループ化

グループ化とグループ解除は、Alias ワークフローの重要な要素です。Rhino ではサーフェスを結合(Join)し、ソリッドのようなポリサーフェスを作成できますが、Alias では NURBS サーフェスで作業して、モデリングプロセス全体の中でデータの整合性を確認します。このため、Rhino で結合と分解を行う機会よりも、Alias のオブジェクトでサーフェスのグループ化とグループ解除を行う機会のほうが多くなるでしょう。Alias でオブジェクトをソリッドに変換するのは、CAD または STL への書き出し用にデータを生成するときのみです。Alias のソリッドはシェルと呼ばれ、Surface Edit Stitch Shell Stitch ツールを使用して作成します(本書巻末の「CAD または STL への書き出し」を参照してください)。

Edit Group

選択した複数のオブジェクトを単一のオブジェクトにグループ化し、すべてのコンポーネント対する選択や座標変換の適用を一度に行えるようにします。

Edit Ungroup

グループのコンポーネントを、個々に選択可能なオブジェクトへと分割します。

変換

Alias の変換は Rhino とは異なります。これは、変換がオブジェクトのグループ、オブジェクト、またはオブジェクトコンポーネント(サーフェス、CV など)に対して、空間上の位置とピボットポイントの位置に基づいて適用されるからです。変換ツールでは、Rhinoのように変換の原点を設定する必要はありません。必要に応じて、最初にピボットポイントを動かして、希望する変換を得ることができます。変換ツールは、ツールパレットの "Transform" タブにあります。

	Move - マウスでオブジェクトをXYZ方向に移動します。パースビューでの移動は、マウスの左ボタンでX次元に、中ボタンでY次元に、右ボタンでZ次元にコンストレインされます。正投影ビューでは、マウスの左ボタンで正投影平面の上を自由に移動でき、中ボタンでは移動が横方向にコンストレインされ、右ボタンでは縦方向にコンストレインされます。パースビューの既定の変換コンストレインは、Preferences General Preferences の Input: Mouse Mapping For Perspective Move で変更できます。
	Rotate - マウスでオブジェクトをXYZ方向に回転します。パースビューでの回転は、マウスの左ボタンでX次元に、中ボタンでY次元に、右ボタンでZ次元にコンストレインされます。
	Scale - XYZ方向に、均一にオブジェクトをスケーリングします。
	Nonp-Scale - XYZ方向に、非均一にオブジェクトをスケーリングします。パースビューでのスケーリングは、マウスの左ボタンでX次元に、中ボタンでY次元に、右ボタンでZ次元にコンストレインされます。正投影ビューでは、マウスの左ボタンで正投影平面の上を自由にスケーリングでき、中ボタンではスケーリングが横方向にコンストレインされ、右ボタンでは縦方向にコンストレインされます。

MoveツールとRotateツールでは、変換軸をローカルまたはグローバルに設定するオプションがあります。

変換の値は Information Window(Windows Information Information Window)で編集できます。

変換の値はプロンプトラインでも入力できます。

プロンプトラインでは、値は Move、Rotate、Nonp-Scale ツールに対してそれぞれ X Y Z の形式で入力します。Scaleプロンプトでは、値は1つしか設定できません。

また、プロンプトラインでは絶対値(ABS)または相対値(REL)を許容します。ABSとRELの切り替えは、プロンプトにAまたはRを単独で、または値とともに入力します(たとえばR2 0 1は値を相対値に設定し、オブジェクトを現在位置からXの正方向に2単位移動し、Y方向では同じ相対位置を維持し、Zの正方向に1単位移動します)。

Pivot Point - ピボットポイントは、Aliasワークフローの重要なコンポーネントです。適切に配置することで、希望する変換を得ることができます。各ノードには独立したピボットポイントがあります。場合によっては、ノードまたはノードのグループをグループ化することで、異なる変換または複数レベルにおよぶ変換を実現できます。

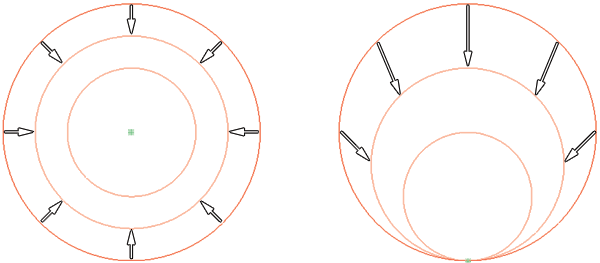

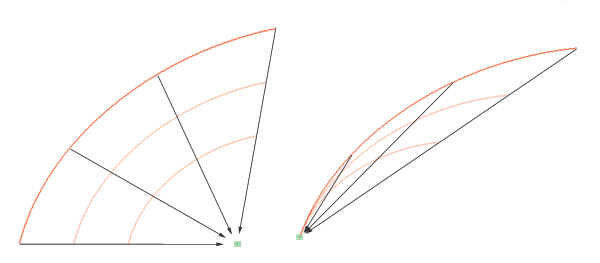

これらのオブジェクトがスケーリングされる方法は、ピボットポイントの位置によります。

	Zero Transform - オブジェクトノードの変換の値がゼロにリセットされるように、ジオメトリレベルで選択されているオブジェクトにすべてのスケーリング、変換(移動)、および回転を適用します。
	Set Pivot - ピボットポイントを移動できます。ピボットポイントは、グリッド、他のオブジェクト、またはオブジェクト要素にスナップできます。
	Center Pivot - 選択したすべての項目を含む 3 次元空間(バウンディングボックス)に基づいて、オブジェクトのグループ、オブジェクト、またはオブジェクトコンポーネントのピボットポイントをセンタリングします。

その他変換ツール: Alias ではまた、Dynamic Shape Modeling の下にある Object Edit ツールパレット内に、変形ツールのセットを提供しています。

	Lattice Rig: モデルに対するグローバル修正を可能にする、ラティスと呼ばれるボックス型のマニピュレータを提供します。
	Twist Rig: 単一の軸を基点に、サーフェスまたはサーフェスの集まりをツイストします。
	Bend Rig: 選択したジオメトリを曲げて、ユーザが作成したカーブ、またはカーブの連続したシーケンスに一致させます。
	Conform Rig: 平坦な外観をカーブしたサーフェスへと変形(または「バッジのように付ける」)させ、出力をカーブしたサーフェスのシェイプに一致させます。
	Transformer Rig: 複数のサーフェスからできたシェイプを変換し、大規模なシェイプの変化をカスタムモディファイアで調査し、連絡します。
