メッシュとサーフェス、サーフェスとサーフェス、またはメッシュとメッシュの間の偏差を表示する

メッシュ群と NURBS サーフェス群の間の偏差(距離)を、サーフェス上の色づけされたエラーマップとして表示する方法を説明します。2 セットのメッシュ群と 2 セットの NURBS サーフェス群の間の偏差(距離)を、色づけされたエラー マップとして表示する方法を説明します。

参照レイヤのオブジェクトは、このツールの中から選択できます。

メッシュとサーフェス間の偏差エラーマップを表示する

  1. Evaluate > Deviation Map ツールを選択する
  2. 1 つまたは複数のサーフェスを選択して、Accept ボタンをクリックします。
  3. 1 つまたは複数のメッシュを選択して、Go ボタンをクリックします。

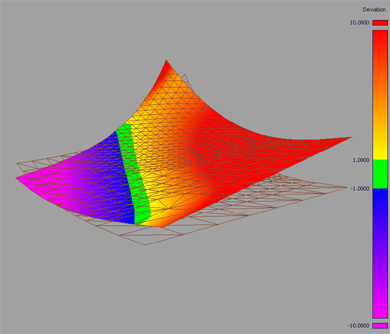

    サーフェス上に偏差エラー マップが表れ、カラー Ramp(Deviation Ramp)が表示されます。

サーフェスとサーフェス間の偏差エラー マップを表示する

  1. Evaluate > Deviation Map の順に選択します。
  2. 1 つまたは複数のサーフェスを選択します。
  3. Accept ボタンをクリックします。
  4. Surfaces ボタンをクリックします。
  5. サーフェスの 2 番目のセットを選択します。
  6. Go ボタンをクリックします。

    最初のサーフェスのセットに偏差エラー マップが表れ、カラー Ramp(Deviation Ramp)が表示されます。

メッシュとメッシュ間の偏差エラー マップを表示する

  1. Evaluate > Deviation Map の順に選択します。
  2. Mesh ボタンをクリックします。
  3. 1 つまたは複数のメッシュを選択します。
  4. Accept ボタンをクリックします。
  5. メッシュの 2 番目のセットを選択します。
  6. Go ボタンをクリックします。

    最初のメッシュのセットに偏差エラー マップが表れ、カラー Ramp(Deviation Ramp)が表示されます。

    注:

    ツールを使用する前に、メッシュやサーフェスの最初のセットを選択することもできます。

カラー Ramp

Ramp の中央の色(緑)は、許容距離値内にある領域を示します。Ramp の両端の色は、偏差が特定の最大値(Ramp Distance)を各方向に超えている領域を示します。この 2 つの値の間では、サーフェスは Ramp で示すように中間色で表示されます。

カラー Ramp の表示を調整する

Ramp のカラー分布は、次のようにして調整できます。

  1. ツールをダブルクリックして、Options ウィンドウを開きます。
  2. Acceptable Distance スライダと Ramp Distance スライダを使用して、カラー スケールの許容範囲を変更します。

    サーフェスの偏差エラー マップが更新されます。

    注:

    Ramp Distance は、カラー Ramp で表示されるサーフェスとメッシュ間の最大距離です。この距離は、常に Acceptable Distance より大きい必要があります。

  3. 偏差の方向は関係なく、ただ絶対偏差の値を確認する場合には、Absolute Value Ramp オプションをオンにします。
  4. Ramp で緩やかに変化するカラーではなく固定したカラー バンドを表示するには、Use Bands オプションをオンにします。

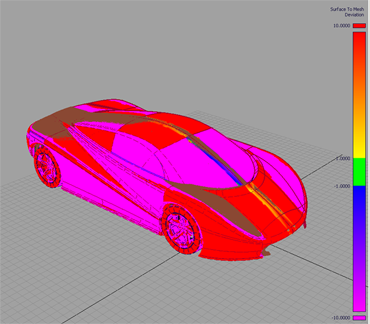

偏差マップ

偏差エラー マップはタンブル中または他のビューの操作中でも常駐します。ジオメトリを変更するとエラー マップが更新されます。

マップを削除するには、Control Panel の Diagnostic Shading セクションで Shading Off ボタンを選択するか、その他のいずれかの Diagnostic Shading ボタンを選択します。
