Evaluate > Deviation Map

メッシュ群とNURBSサーフェス群の間の偏差(距離)を、サーフェス上の色づけされたエラーマップとして表示します。

また、2セットのサーフェス間または2セットのメッシュ間の偏差を表示することもできます。

操作方法

メッシュとサーフェス、サーフェスとサーフェス、またはメッシュ間の偏差を表示する

Deviation Map Control オプション

Ramp Distance

カラーランプ上に表示される、サーフェスとメッシュの間の最大距離。この値より偏差が大きいサーフェス上の領域は単一カラー(赤または紫)で表示されます。既定値は10.0。

Acceptable Distance

メッシュとサーフェスの間の許容される偏差の上限。この値より偏差が小さいサーフェスの領域は緑で表示されます。既定値は、1.0 です。

偏差の値がAcceptable DistanceRamp Distanceの間にある場合、サーフェスはランプ上で表示される中間色に表示されます。

注:

Ramp DistanceAcceptable Distanceよりも大きく保たれている必要があります。

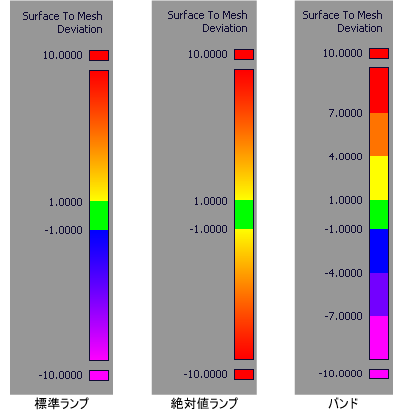

Absolute Value Ramp

偏差の方向に関係なく単に絶対偏差の値を見たい場合は、このオプションをオンにします。

Use Bands

Ramp で緩やかに変化するカラーではなく固定のカラーバンドを表示する場合、このオプションをオンにします。
