レッスン 8: モデルを可視化する

ここでは、ハードウェアシェーディングを使用してモデルを表示します。

チュートリアルファイルを開く(オプション)

レッスン 7 を問題なく完了した場合は、次の手順の「ビューをシェーディングする」に進みます。

レッスン 7 の作業に問題があった場合は、CourseWare プロジェクトの wire フォルダにある joystick_Part7.wire というファイルを開きます。このファイルには、レッスン 7 の完成モデルが保存されています。

ビューをシェーディングする

前の電気スタンドのチュートリアルでは、モデルの可視化にダイアグノスティックシェーディングを使用しました。ここでは、ハードウェアシェーディングを使用します。ハードウェアシェーディングを使うと、より高度なビジュアルエフェクトが可能になります。後のほうのチュートリアルでレンダリングに使用されるテクニックを紹介します。

まず、ケーブルのサーフェスを選択可能にして、シェーディングできるようにします。

Layer Bar の Cable レイヤでをクリックし、Set State、Pickable の順に選択して、ケーブルのサーフェスをアクティブにします。

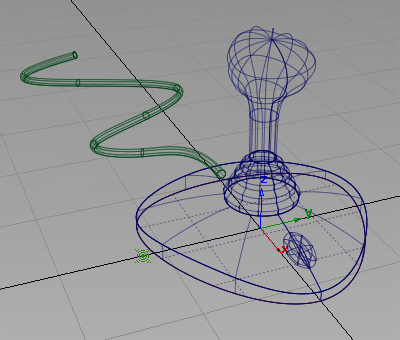

ジョイスティックとケーブルがよく見えるようにビューをタンブルします。キーとキー（Windows）またはキーとキー（Mac）を押したまま、を使用してビューをタンブルします。
WindowDisplay > Hardware Shade を選択します。

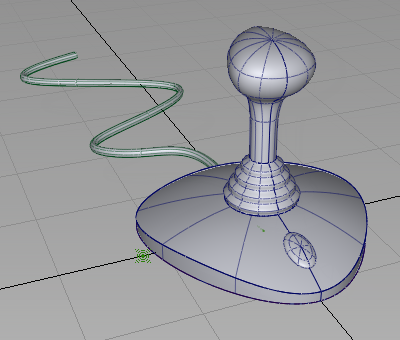

モデルが既定カラーでシェーディングされます。

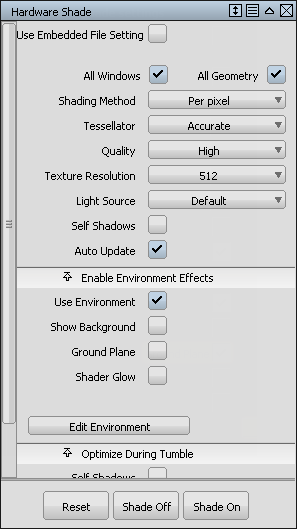

WindowDisplay > Hardware Shade を選択してオプションボックスを開きます。
Enable Environment Effects セクションで、次の操作を実行します。
- Ground Plane を選択して、地表プレーンエフェクトをオンにします。

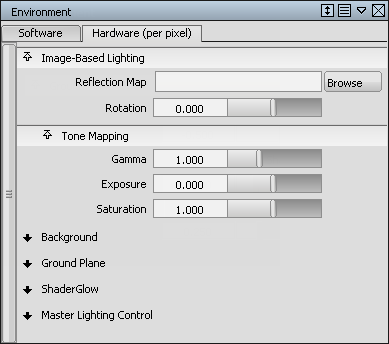

- Edit Environment をクリックして、Environment ウィンドウを開きます。

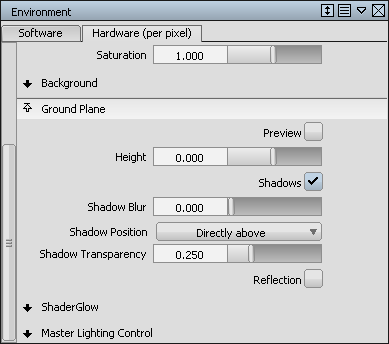

Ground Plane の横にある小さい矢印をクリックして、そのセクションを開きます。

以下のオプションを設定します。
- 地表プレーンの Height を設定します。-0.5 と入力して、キー(Windows)またはキー(Mac)を押し、ベースの下にわずかにシャドウが落ちるようにします。
- Shadows が選択されていてシャドウがオンになっていることを確認します。

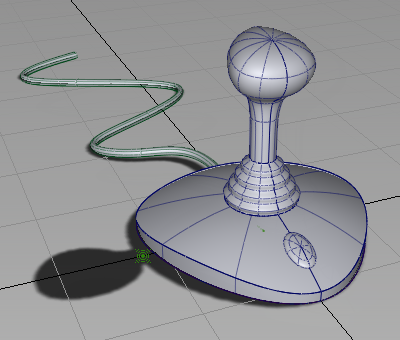

  ケーブルの下にシャドウが表示されます。
- Shadow Position を変更します。既定では Directly above に設定されている Shadow Position ドロップダウンメニューから、45 degrees right を選択します。
- Shadow Blur を変更します。0.2 と入力してキー(Windows)またはキー(Mac)を押し、シャドウをやわらかくします。
ヒント:
画面にワイヤフレームビューが表示されている場合は、Hardware Shade ボックスの下部にある Shade On ボタンを選択します。
デザインをより鮮明に表示するために、ワイヤフレーム、グリッド、ライトをオフにします。
モデリングウィンドウのタイトルバーで、Show をクリックして(チェックマークを外すために)メニューから Model を選択します。ワイヤフレームラインが非表示になります。
(チェックマークを外すために)メニューから Grid を選択します。グリッドラインが非表示になります。
(チェックマークを外すために)メニューから Lights を選択します。ライトアイコンが消えます。

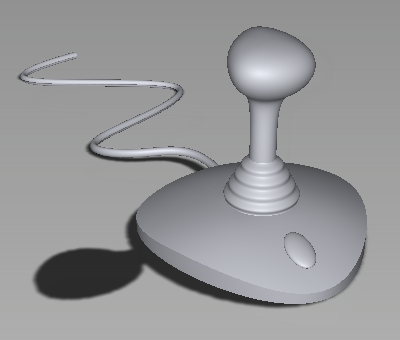

ジョイスティックのデザインがシェーディングモードで表示されます。モデルライン、グリッドライン、ライトは一切表示されません。
モデルライン、グリッドライン、ライトを再び表示するには、ウィンドウのタイトルバーから Show > Model、Show > Grid、Show > Lights をもう一度選択します。

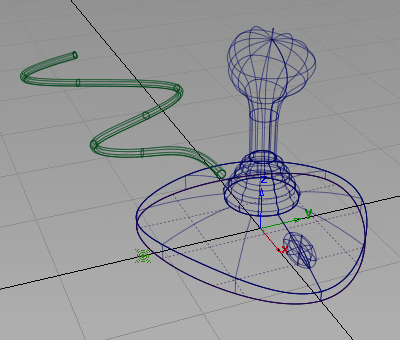

Hardware Shade オプションボックスで、Shade Off をクリックしてワイヤフレームビューに戻ります。
Hardware shade オプションボックスと Environment オプションボックスを閉じます。
ハードウェアシェーディングの設定は完了したので、次にモデルをシェーディングするときにはこのオプションボックスを開く必要はありません。WindowDisplay > Hardware Shade を選択して、シェーディングのオンとオフを切り替えてください。
