既存の 2 つのカーブの間にフィレット カーブを作成します。
Curve Fillet オプション
- Construction
-
Circular — 実際の半径で円形フィレットを作成します。
Freeform — カーブ上の任意の 2 つの接点の間にフィレットを作成します。
Circular + Lead — フィレットとオリジナルのカーブをブレンドする半径(Lead Radius)とフィレットの凸部の半径(Radius)を指定して円形フィレットを作成します。
- Freeform Type
-
Tangent — 2 つの接点で接線を投影し、接線の交点の方向にフィレットを作成します。
Blend — 2 つの接点の位置の平均をとり、フィレットを作成します。Blend フィレットには変曲がある場合があり、Tangent フィレットよりもフィレットが浅くなる傾向があります。
- Radius
-
Circular フィレットの既定の半径。このツールを使用すれば、プロンプト ラインで新しい値を入力できます。
- Calculate
-
Lead Radius — Radius の値を設定すると、Alias により、自動的に Lead Radius の値が更新されます。
Knee Ratio — Radius の値を設定すると、Alias により、自動的に Knee Ratio の値が更新されます。
- Lead Radius
-
フィレットがオリジナル カーブとブレンドする位置のフィレットの半径。
- Knee Ratio
-

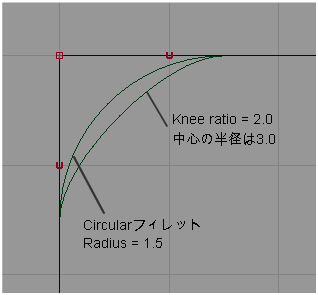

オリジナル半径の比率(または倍率)で、フィレットの中心(またはknee)で半径を指定できます。
作成されるフィレットは正確な円ではありませんが、そのフィレットの終端はオリジナルの半径を持つ Circular フィレットの終端に対応しています。
- Blend Control
-
フィレットを作成した後、フィレットタイプ(Tangent または Blend)を変更できます。
- Trim Curves
-
自動的にオリジナル カーブをフィレットの終端までトリミングします。
- Create History
-
後の編集に備えて、Fillet curve のヒストリを保存します。Create History をオンにすればオリジナルのカーブを編集でき、フィレットは自動的に更新されます。
