カーブをメッシュに投影する

カーブ、アイソパラム、サーフェス エッジを 1 つまたは複数のメッシュに投影する方法を説明します。

1. 以下のいずれかを実行します。
   • 1 つまたは複数のメッシュを選択し、ツール パレットから Mesh > Mesh Curves > Mesh Project Curve を選択します。
   • ツール パレットから Mesh > Mesh Curves > Mesh Project Curve を選択し、1 つまたは複数のメッシュを選択して Go ボタンをクリックします。
2. 次のいずれかを選択します。

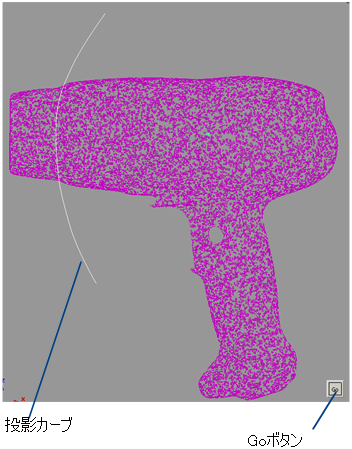

   • 投影方向に直交するビュー ウィンドウ内の、投影するカーブ
   • 投影ベクトルに続いて、投影するカーブ「基準ベクトルを作成する/編集する」を参照してください。

3. 右下の隅にある Go を押します。

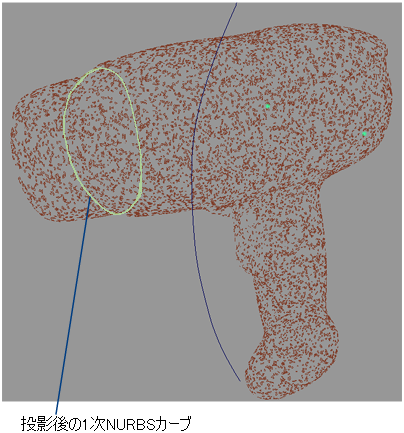

   1 次 NURBS カーブがメッシュ上に作成されます。カーブは入力カーブが変更されるたびに更新されます。

   注:

   これらの投影カーブを、カーブオンメッシュと呼ぶことがあります。
