カーブまたはサーフェスの終端またはエッジを延長する

エンド ポイントまたはエッジを延長して、既存のカーブやサーフェスに追加します。終端またはエッジでまっすぐに延長するか、カーブを続けることができます。

Merge オプションをオフにしてアイソパラム(固定 U または V)にする境界を選択すると、トリム サーフェスを延長することもできます。トリム エッジを選択することはできません。

Merge がオフの場合、サーフェス上の内部アイソパラムを選択すると、選択したアイソパラムから延長が開始されるようになります。Merge がオンの場合、延長は最も近いエッジから開始されます。

シェイプを補ってカーブまたはサーフェスを延長する

  1. Object Edit > Extend.を選択します。
  2. カーブの終端、カーブオンサーフェス、またはサーフェスのエッジの近くをクリックします。

    二重矢印マニピュレータ(カーブの場合)、または 3 つの二重矢印マニピュレータを持つ太い緑色の境界線(サーフェスの場合)は、延長される端またはエッジを示しています。

    注:

    複数のカーブ、カーブオンサーフェス、またはエッジを同時に選択し拡張することができます。選択するオブジェクトはすべて同じタイプのものにしなければならないという唯一の制限があります。

  3. 以下の方法を試してください。
    • カーブでは、マウスをドラッグして、延長する長さを変更します。

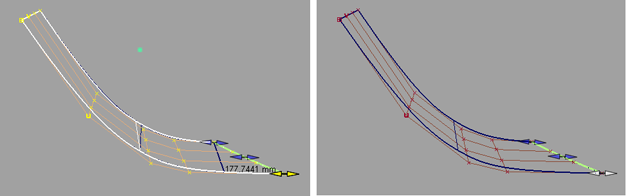

    • サーフェスでは、中央のマニピュレータを選択して、ドラッグし、サーフェスを比例的に拡張します。サーフェスを比例させずに拡張するには、外側のマニピュレータの 1 つを選択して、ドラッグします。
    • ドラッグする代わりに、距離を入力し、(Windows)または(Mac)キーを押すこともできます。距離は、Extend Object Options ウィンドウの Measurement 設定に応じて、現在選択されている線形計測単位で測定されるか、または割合として測定されます。
    注:

    両端を同じ方向(正または負の方向)に延長する必要があります。ドラッグしている間、ラベルに延長距離が表示されます。このツールを終了するまで、コントロールはオンのままになります。

    注:

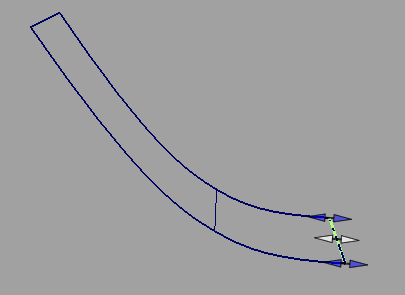

    周期的サーフェスでは比例的な拡張のみ可能です(マニピュレータは 1 つ)。

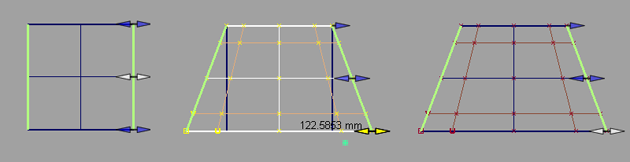

    Merge をオンにして Extrapolate タイプを使用した場合、下の図にあるように、サーフェスの向かい合うエッジを 2 つ選択し、この両方を同時に対称的に延長できます。

    それ以外の場合、エッジを 1 つ選択したときには対称的ではない Extend のみ使用できます。したがって、これは Chain Select がオンである場合には機能せず、複数の接線連続エッジが自動的に選択されます。

  4. サーフェスを延長しながら、カーブ、サーフェス カーブ、またはトリミング エッジにスナップするには、+または+を押したまま、カーブをクリックします。グリッドの交点にスナップするには、(Windows)または(Mac)を押したままにして、コントロール ポイント(CV、エディット ポイント)にスナップするには(Windows)または(Mac)を押したままにします。

    カーブを延長して別のカーブにスナップした場合、延長したカーブは、カレント ビューでのみスナップ カーブと交差します。

    注:

    スナップするオブジェクトは、延長しているカーブまたはサーフェスの 300.0 cm 以内に入っていなければなりません。

  5. Extend 操作を元に戻すには、Edit > Undo を選択します。
    注:

    カーブオンサーフェスの延長を取り消すことはできません。

カーブの始点または終点に CV またはエディット ポイントを追加する

  1. 最初または最後にある CV またはエディット ポイントを選択します。

    選択したポイントの種類(CV またはエディット ポイント)が追加されるポイントの種類になります。

  2. Curve Edit > Modify > Add Points を選択します。
  3. クリックして新しいポイントを追加します。
    注:

    正投影ビュー ウィンドウでは、既存のジオメトリにポイントをスナップする場合を除き、新しいポイントは前のポイントと同じプレーンに配置されます。

こんな場合は

ポイントを追加した後、カーブの動作が変わってしまった

カーブの始めにポイントを追加すると、カーブの方向に応じて異なって機能するツールに影響を及ぼす場合があります。

Add points ツールは、実際はカーブの始めにポイントを追加しません。1 番目の CV またはエディット ポイントを選択しているときは、このツールによってカーブの方向が逆にされた後、新しいポイントが終端側に追加されます。

カーブまたはサーフェスの方向を反転する」を参照してください。
