カーブを使用し、一度にすべてのグループ化されたカーブまたはカーブ オン サーフェス上でトリミング、デタッチ、挿入するポイントを指定します。
Curve section ツールにより、次の操作を実行できます。
- グループ化されたカーブのポイントを次の位置で定義します。
- 自由曲線、サーフェス、参照プレーンまたはコンストラクション プレーンでの交差
- 指定のパラメータ
- 終端からの指定距離
- 次にこれらのポイントを使用して以下の操作のいずれかを行います。
- カーブのトリミング
- カーブのデタッチ
- エディット ポイントの挿入
- 交差を通過するカーブの作成
切断するカーブまたはサーフェスとの交差でグループ化されたカーブをスライスする
- Curve Edit > Curve Section
を選択します。
- 以下の方法を試してください。
- カーブをトリミングするには、Sectioning Mode を Trim に設定します。
- カーブをデタッチするには、Sectioning Mode を Segment に設定します。
- カーブ上にエディット ポイントを挿入するには、Sectioning Mode を Slice に設定し、Slice Creation Mode を Insert Edit Points に設定します。
- 交点を通る新しいカーブを作成するには、Sectioning Mode を Slice に設定し、さらに Slice Creation Mode を Create Curve に設定します。
- Sectioning Criterion を Geometry に設定し、Go をクリックします。
- カーブと切断するカーブ/サーフェスが交差するビュー ウィンドウで、トリミングするカーブまたはカーブオンサーフェスを選択します。

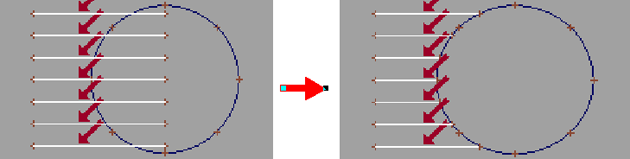

トリミングする場合、保存するカーブ部分をクリックします。赤い矢印は保存する側のカーブを指します。
- Go をクリックします。
- 切断するカーブ、サーフェス、あるいはコンストラクション プレーンをクリックします。
パラメータまたは距離に基づいてグループ化されたカーブを切断する
- Curve Edit > Curve Section
を選択します。
- 以下の方法を試してください。
- カーブをトリミングするには、Sectioning Mode を Trim に設定します。
- カーブをデタッチするには、Sectioning Mode を Segment に設定します。
- カーブ上にエディット ポイントを挿入するには、Sectioning Mode を Slice に設定し、Slice Creation Mode を Insert Edit Points に設定します。
- 交点を通る新しいカーブを作成するには、Sectioning Mode をSlice に設定し、さらに Slice Creation Mode を Create Curve に設定します。
- Sectioning Criterion を設定します。
- 指定したパラメータでそれぞれのカーブを切断するには、Parameter に基準を設定します。
- 指定した長さでそれぞれのカーブを切断するには、Distance に基準を設定します。
- Go をクリックします。
- トリミングするカーブまたはカーブオンサーフェスを選択します。
トリミングする場合、保存するカーブ部分をクリックします。赤い矢印は保存する側のカーブを指します。
緑色のロケータがそれぞれのカーブの現在切断されている点を表示します。
- 以下のいずれかを実行します。
- 緑色のロケータをドラッグしてカーブの切断される点を変更するか、ロケータをクリックして正確な値を入力します。
- ロケータをクリックしてプロンプト ラインで対応するパラメータ/距離を参照します。
- Go をクリックします。
ヒント:
Trim/Segment/Slice 操作を行った後、ロケータはそれぞれのカーブ セグメントに再表示されます。切断を続行する場合には別のロケーションにロケータをドラッグするか、または別のツールを選択します。
こんな場合は
切断するカーブが切断されない、または切断しない カーブが切断される
- 正投影ビュー ウィンドウで切断するカーブを選択すると、交点は表示されます。すなわちカーブがビュー ウィンドウで交差しているように見えます。
- 正投影ビューでカーブを選択する場合、切断するカーブまたはサーフェスと交差しているカーブを選択することに注意してください。
- パースビューで切断するカーブを選択すると、交点は正確になります。カーブは、空間で切断するカーブまたはサーフェスと実際に交差している必要があります。
