レッスン 2: 交差とトリミング

NURBSサーフェスを結合するには、サーフェスを交差してから、2つのサーフェスが互いに交わるところでトリミングするのが一般的です。掃除機の上部と下部のサーフェスにこのアプローチを使用します。

最初に、サーフェスを交差させます。サーフェスを交差する場合は、カーブオンサーフェスを作成します。カーブオンサーフェスは、サーフェス上でサーフェスが交差する場所に作成されるラインです。次に、カーブオンサーフェスに沿って交差サーフェスをトリミングし、不必要なサーフェス領域を捨て、必要なサーフェス領域のみを残します。

チュートリアルのレッスン 2 をご覧ください。

チュートリアル ファイルを開く(オプション)

レッスン 1 を問題なく完了した場合は、次の手順の「上部と下部のサーフェスを交差させる」に進みます。

レッスン 1 の作業に問題があった場合は、CourseWare プロジェクトの wire フォルダにある vacuum_Part1.wire というファイルを開きます。このファイルには、レッスン 1 の完成モデルが保存されています。

上部と下部のサーフェスを交差させる

上部と下部のサーフェスを交差させて、胴体のシェイプを作成します。

1. Control Panel の Diagnostic Shade 領域内の wireframe アイコンをクリックして、シェーディングを削除します。

2. Surface Edit > Create CurvesOnSurface > Intersect の順に選択します。これは、サーフェスのトリミングに使用するカーブオンサーフェスを作成するツールです。

3. 交差させるサーフェスの選択を要求するプロンプトが表示されます。

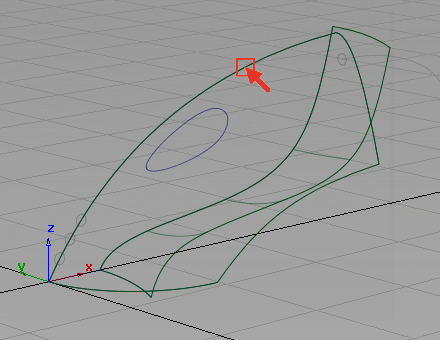

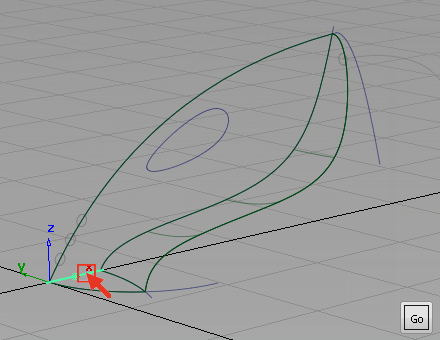

   を使用して、上部のサーフェスをクリックして選択します。Pick Chooser が表示されたら、カーブではなく、レイル サーフェスを選択します。



   サーフェスが強調表示され、Go ボタンがビューの右下コーナーに表示されます。



   Go をクリックして交差させる最初のサーフェスを選択します。



   サーフェスがピンク色で強調表示されます。

4. 交差するサーフェスの選択を要求するプロンプトが表示されます。

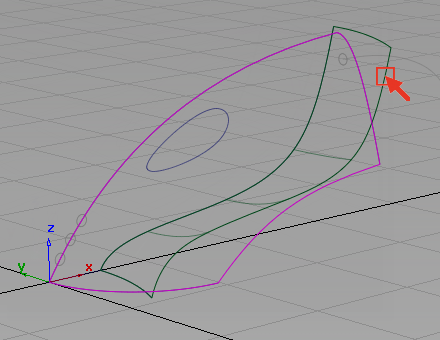

   下部のサーフェスをクリックして、上部のサーフェスと交差させます。

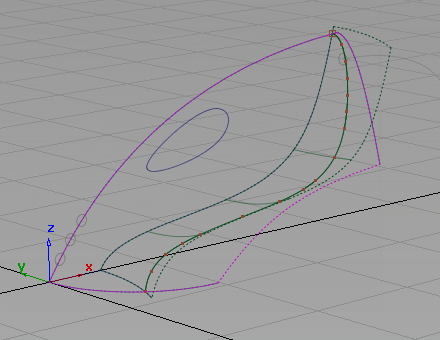

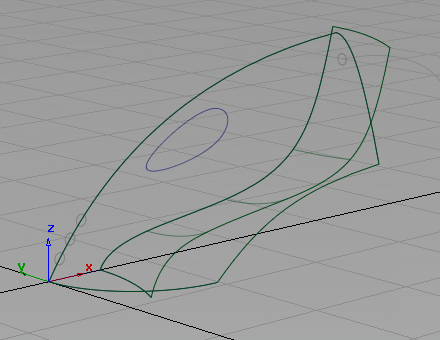

   サーフェスが交差します。それぞれのサーフェスに1つずつ、合計2つのカーブオンサーフェスが作成されます。



   デフォルトでは、Intersectツールは、サーフェスをトリミングできるように各サーフェスにカーブオンサーフェスを作成します。

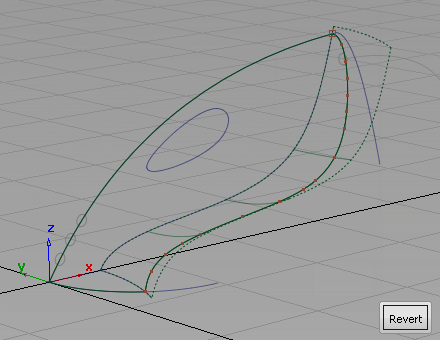

   両方のサーフェスの輪郭が点線で作成されます。これは、それぞれのサーフェスにカーブオンサーフェスが含まれていることを表します。

5. Pick > Object Types > Curve on Surface を選択します。

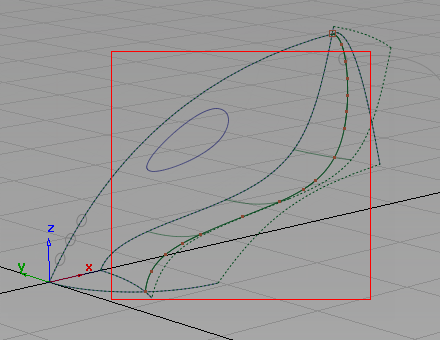

6. セレクションボックスをドラッグして交差したサーフェスを囲み、カーブオンサーフェスを選択します。

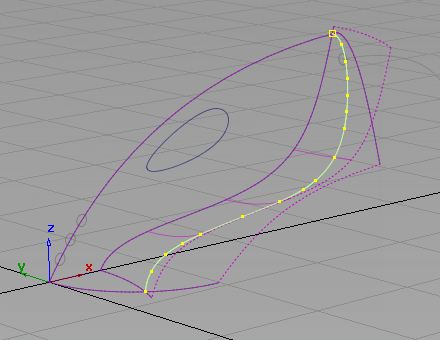

   強調表示されているカーブは、2つのカーブオンサーフェスです。カーブオンサーフェスが 1 つしかないように見えますが、2 本のカーブオンサーフェスが同じ場所に存在します。1 つは上部のサーフェスに、もう 1 つは下部のサーフェスにあります。


7. Pick > Nothing を選択してカーブオンサーフェスを選択解除します。

サーフェスをトリミングする

次に、上部サーフェスと下部サーフェスから余分な部分をトリミングします。

注:

トリム サーフェスは切り取られていません。レンダリングされず、モデリングに影響を与えない非表示の状態で存在しています。トリミングを実行するときに、ジオメトリの不要な部分を選択し、画面の右下コーナーに表示される Divide ボタンをクリックすると、トリム サーフェスの一部を簡単に破棄できます。

1. Surface Edit > Trim > Trim Surface の順に選択します。
2. トリミングするサーフェスの選択を要求するプロンプトが表示されます。

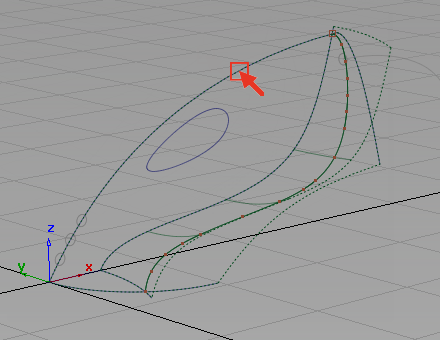

   上部のサーフェスを選択します。


3. 以下のいずれかの設定を要求するプロンプトが表示されます。

   Shift select to add or remove surfaces or click or box select to select trim regions.

   最後のオプションでは、サーフェスの余分な部分をトリミングすることで、このプロンプトに対応することができます。

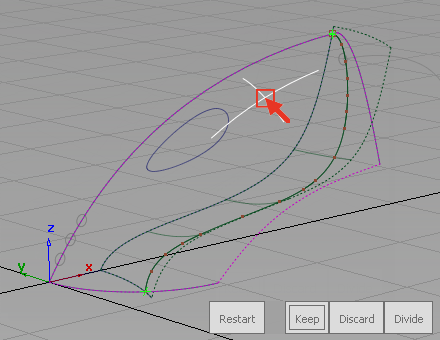

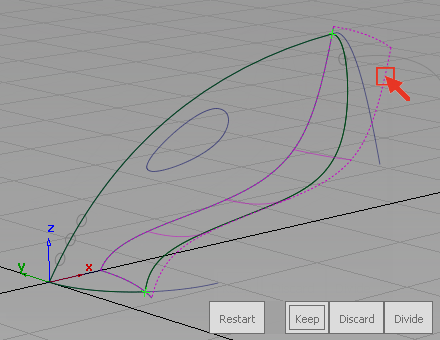

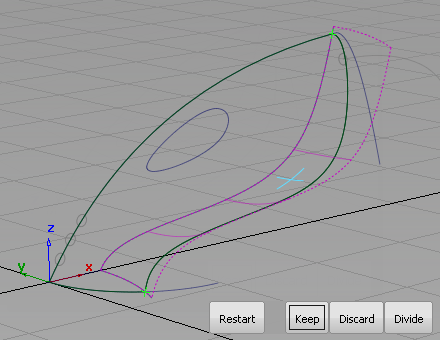

   維持したいサーフェスの内側で上部のサーフェスの一部をクリックします。

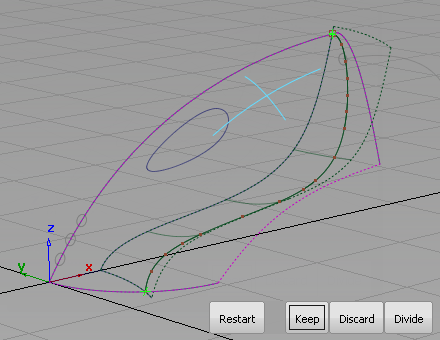

   Trim ツールは、クリックした場所にインジケータを配置し、ビューの右下コーナーのボタンが使用可能になります。


4. Keepボタンをクリックしてください。

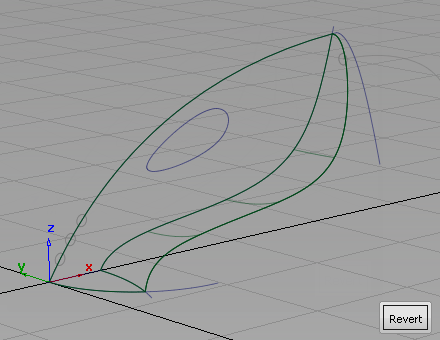

   上部のサーフェスがトリミングされます。

5. 手順 2 ～ 4 を繰り返し、下部のサーフェスをトリミングします。




ノズルのサーフェスを作成する

次に、ノズルの口に平面のサーフェスを作成して、掃除機の胴体の外側のシェイプを完成させます。

1. Surfaces > Planar Surfaces > Set planar ツールを選択します。

2. カーブの選択を要求するプロンプトが表示されます。

3. 中心のグリッドラインに沿った直線的なカーブ上クリックして、平面のサーフェスの1つ目のカーブとして選択します。

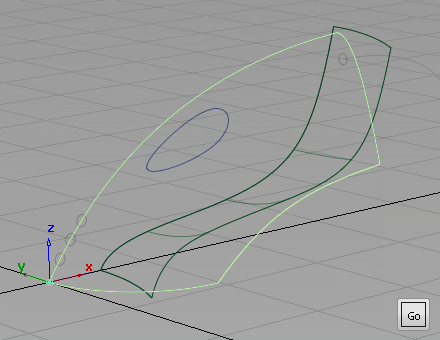

   カーブが選択され、Goボタンがビューの右下コーナーに表示されます。

   別のカーブの選択を要求するプロンプトが表示されます。

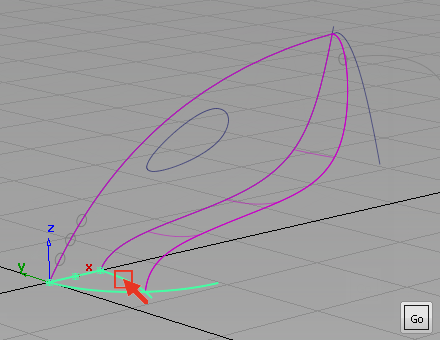

4. 前部のノズルのカーブをクリックして、平面のサーフェスの2つ目のカーブとして選択します。選択項目が表示される場合は、サーフェスの端ではなく、カーブを選択していることを確認します。


   カーブが選択され、別のカーブの選択を要求するプロンプトが表示されます。

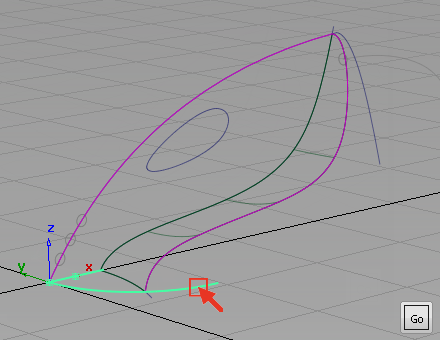

5. 後部のノズルのカーブをクリックして、平面のサーフェスの3つ目のカーブとして選択します。


   カーブが選択されます。3 つのカーブは、平面のサーフェスが作成される閉じた領域を形成します。

6. Goをクリックして、平面のサーフェスを作成します。

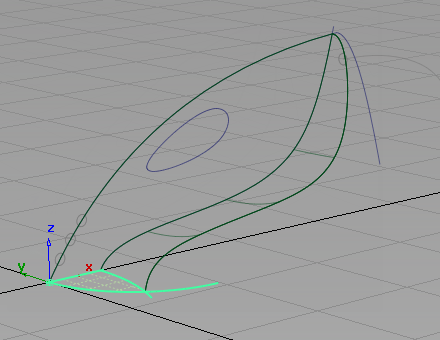

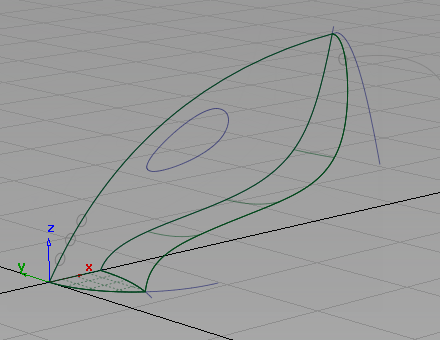

   サーフェスが作成され、黄色いグリッドで表示されます。

7. Pick > Nothing を選択して、平面のサーフェスの選択を解除します。

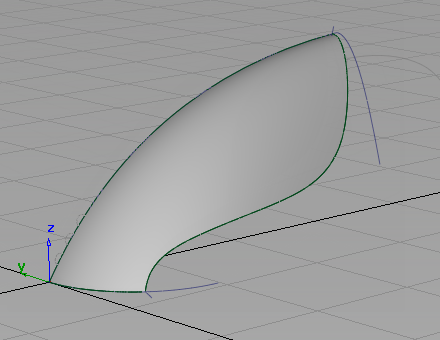

8. Control Panel の Diagnostic Shade を使用してモデルを表示します。


作業内容を保存する

1. File > Save As を選択して現在のシーンを保存します。
2. Lessons プロジェクトの wire フォルダ内に作業内容を保存します。
3. ファイルにmyvacuum2.wireという名前を付けます。
